「WebTephraCalc」利用マニュアル

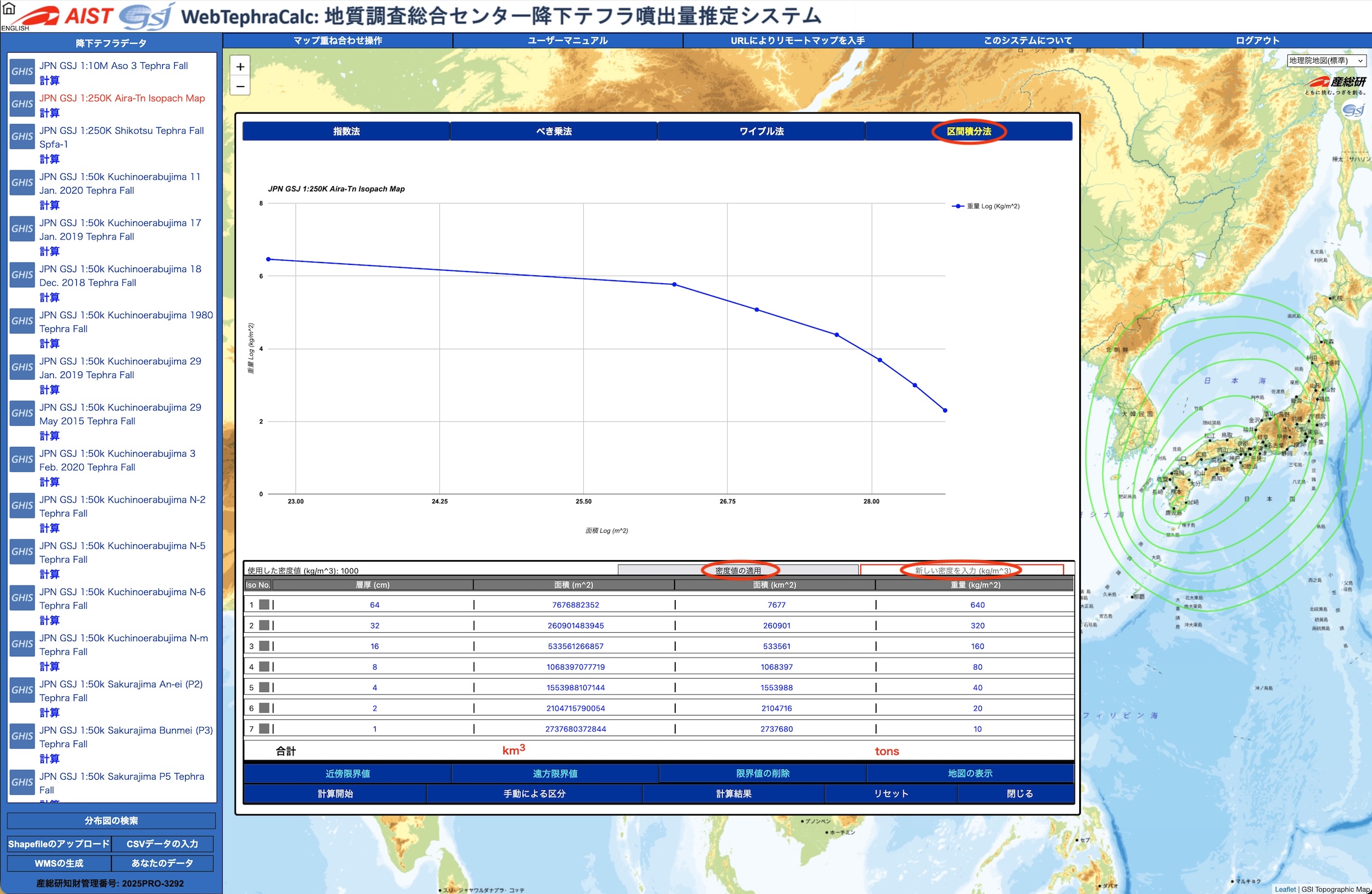

1. 上部のタブで，区間積分法(宝田ほか，2001; Takarada et al.，2014)を選びます． 上部には，各等層厚線の重量と面積の値に基づいて，縦軸にLog 重量 (kg/m³), 横軸にLog 面積 (m²)のグラフが示されます．下部には，各等層厚線の層厚(cm)と面積(m²及びkm²)，重量(kg/m²)が表示されています．
   降下堆積物の平均密度は，ここでは1,000 kg/m³としていますが，任意の平均密度を入力することができます．"密度値の適用"ボタンを押すと，新たな平均密度の値が適用されます．平均密度の値によって，各等層厚線の重量の値が変わります．



　

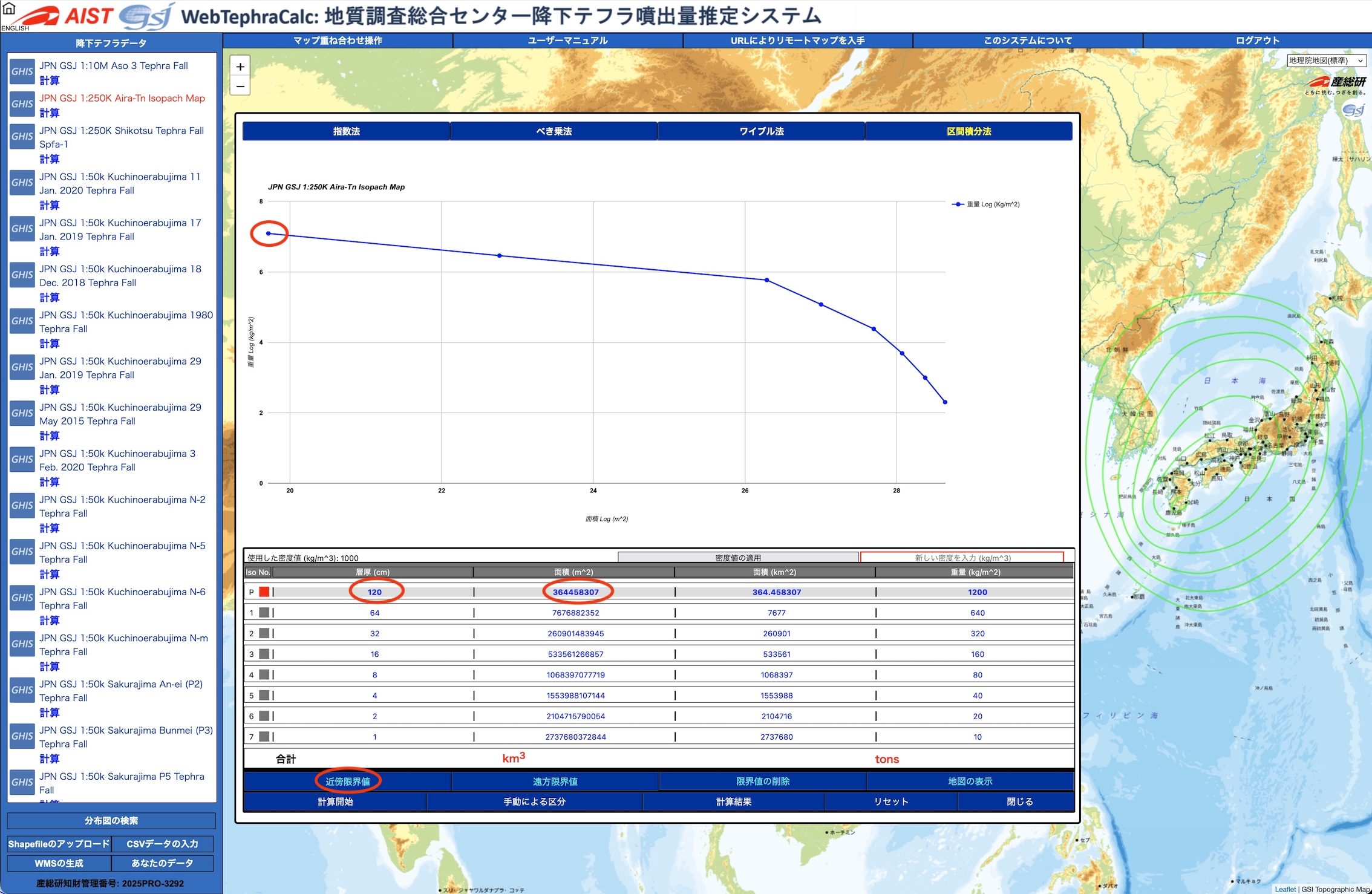

2. 等層厚線図が描かれているコンターよりも内側に，計算を開始する領域（近傍限界値）を設定できます．近傍限界値ボタンを押すと，表の最上部に1行追加されます．火口近傍における層厚(cm)と領域の面積(m²)の値を入力します．ここでは姶良カルデラの面積と32cmと64cmの等層厚線のグラフ上での傾きを外挿して得られた層厚120cmを入力しています．


　

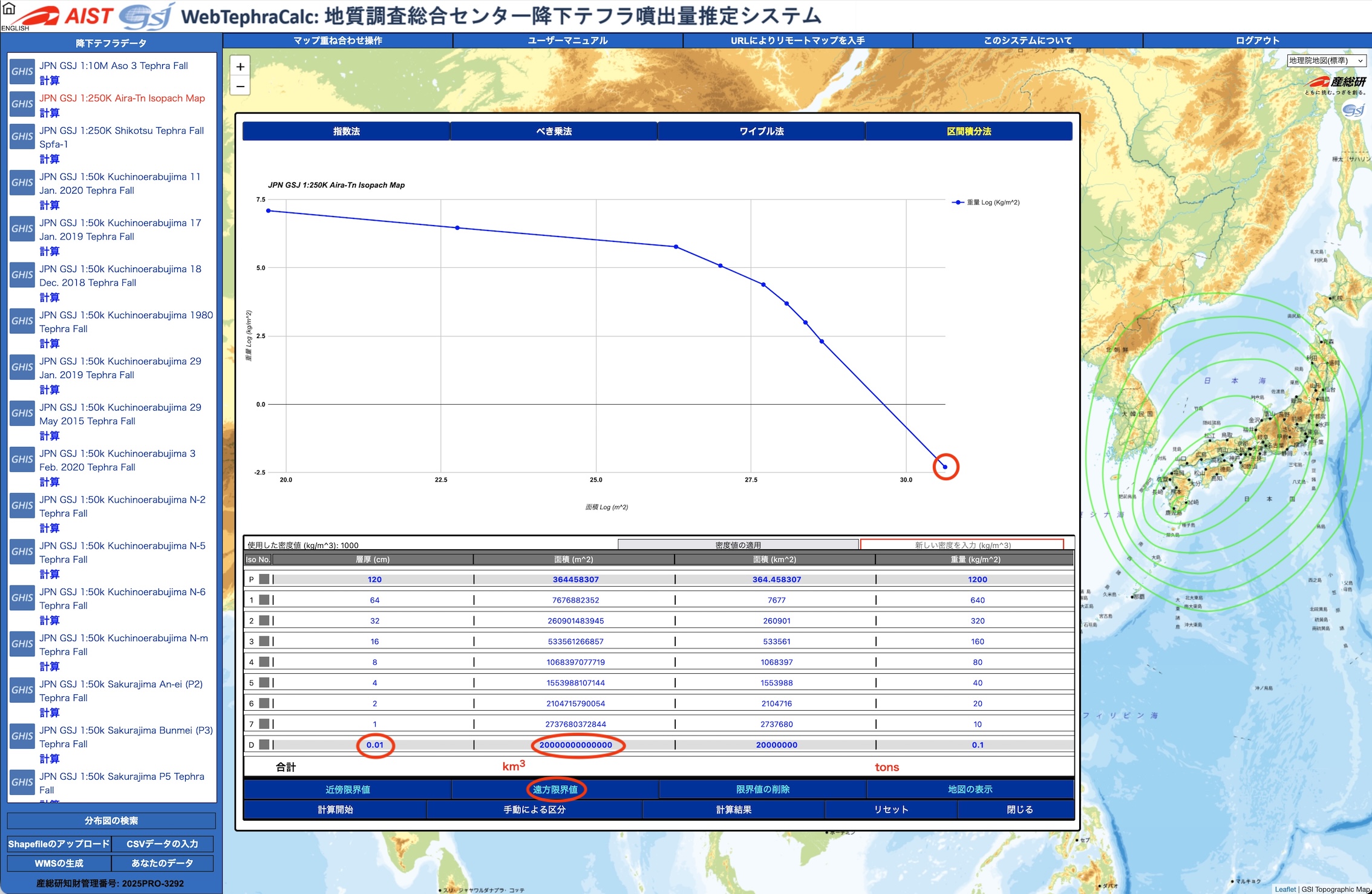

3. 等層厚線図が描かれているコンターよりも外側に，計算を終了する領域（遠方限界値）を設定できます．遠方限界値ボタンを押すと，表の最下部に1行追加されます．十分遠方における層厚(cm)と領域の面積(m²)の値を入力します．ここでは1cm，2cm, 4cm, 8cm, 16cmの等層厚線のグラフ上での傾きを，層厚0.1mmとなる領域まで外挿して得られた面積値(2x10¹³m²)を入力しています．

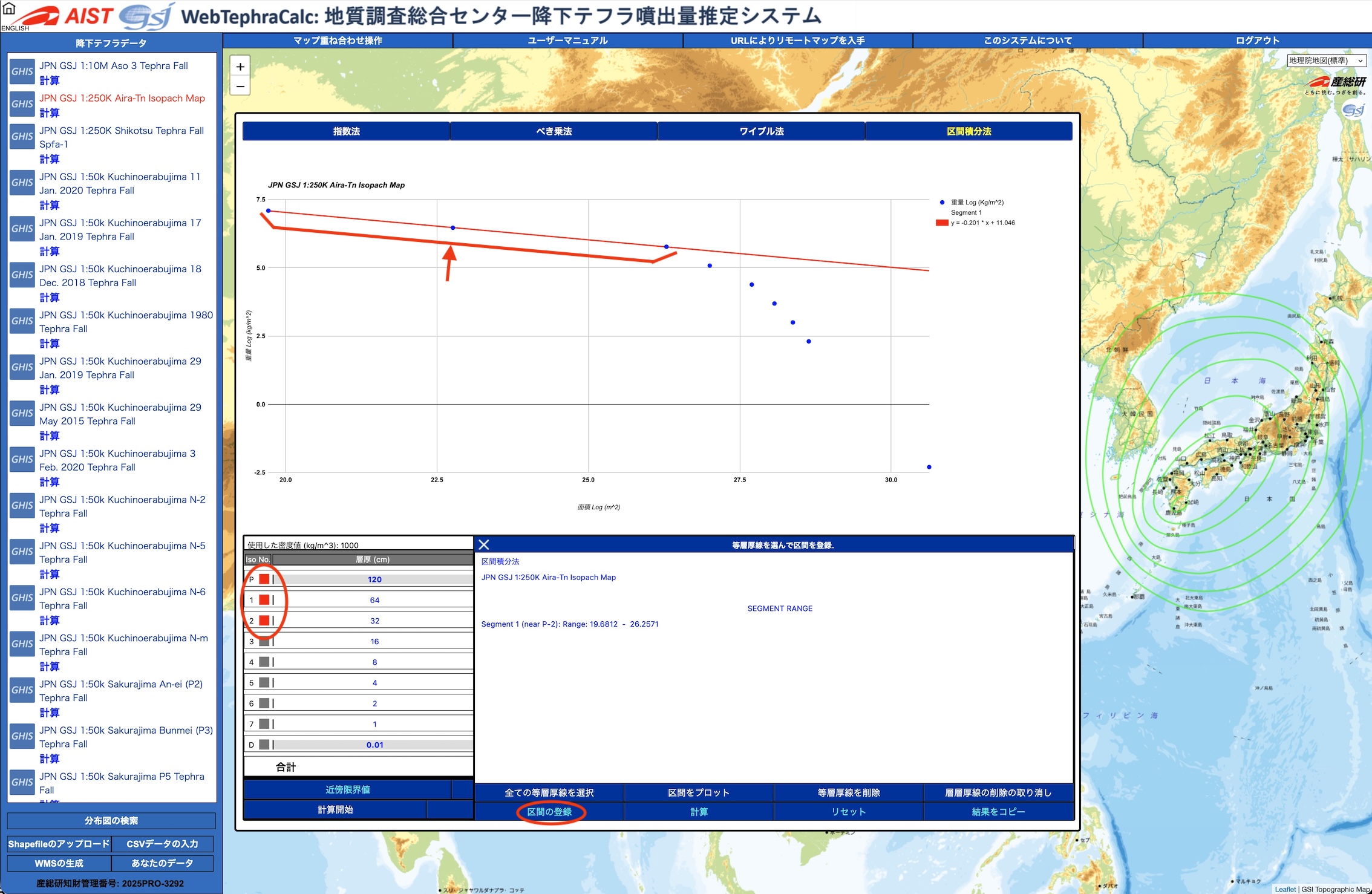

4. 区間積分法では，Log重量-Log面積図上で直線で近似できるいくつかの領域に分けて，それぞれの体積を求めます．ここでは，120cm, 64cm, 32cmの等層厚線の地点が直線近似できるので，これら3つを選択し赤色にします．その上で，区間の登録ボタンを押すと，1区画目が登録されます．


　

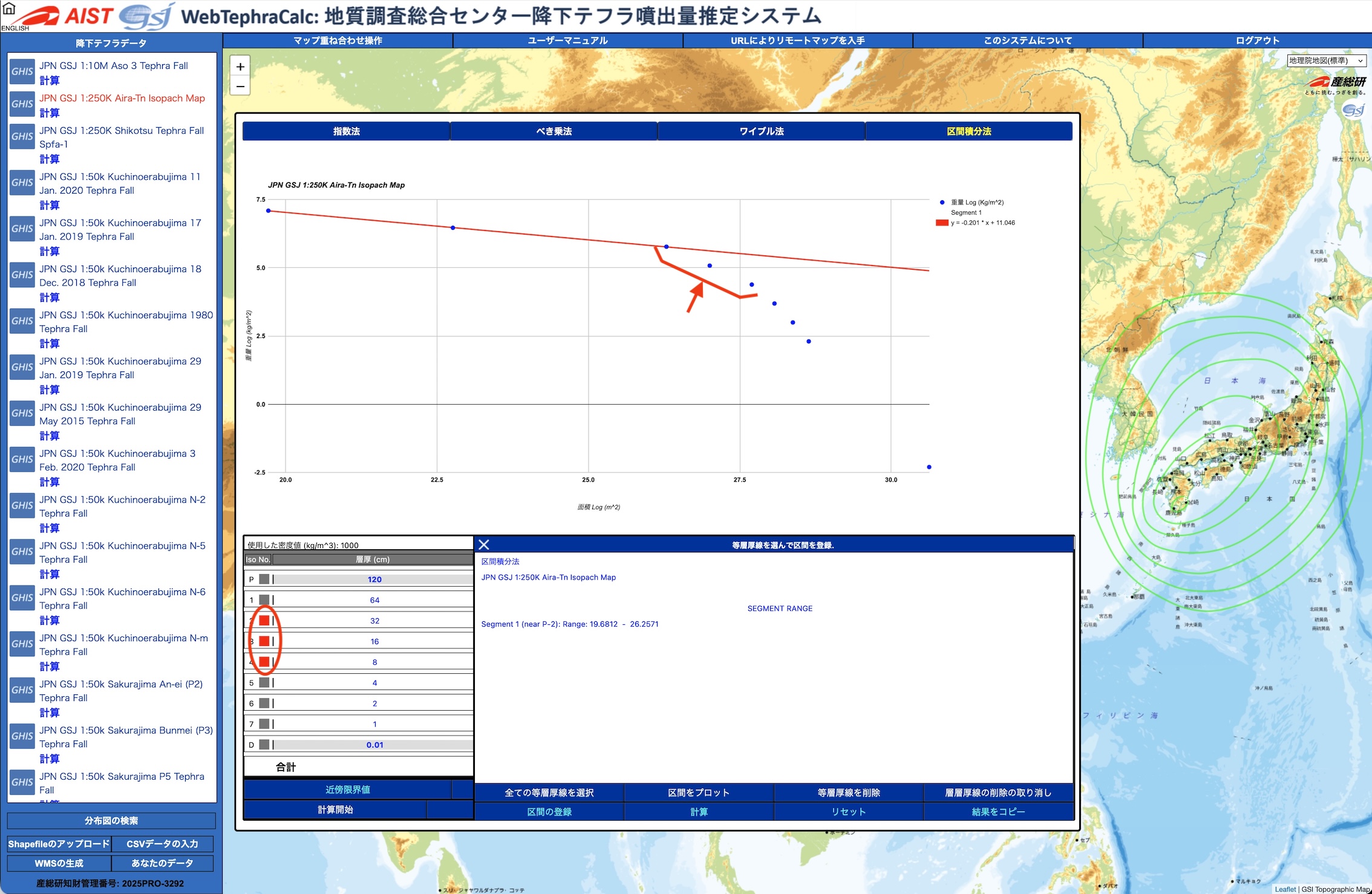

5. 次に，32cm, 16cm, 8cmの等層厚線がほぼ直線近似できるので，これら3つを選択し赤色にします．

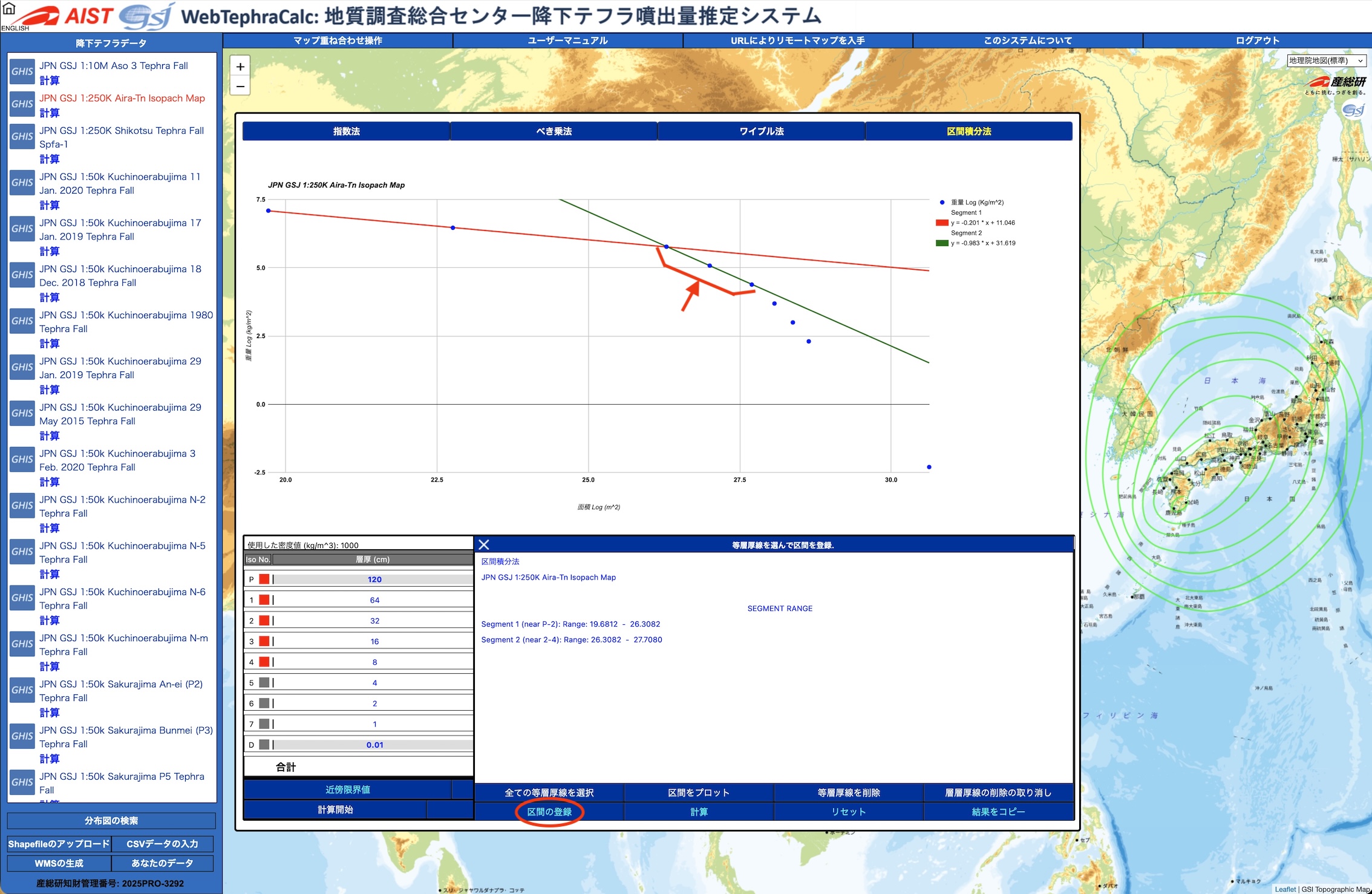

6. 区間の登録ボタンを押すと，これら3つの値を元に，緑色のラインが引かれ，2つ目の区間が登録されます．



7. 残りの8cm, 4cm, 2cm, 1cm, 0.01cmの5つ等層厚線がほぼ直線近似できるので，これら5つを選択し赤色にします．

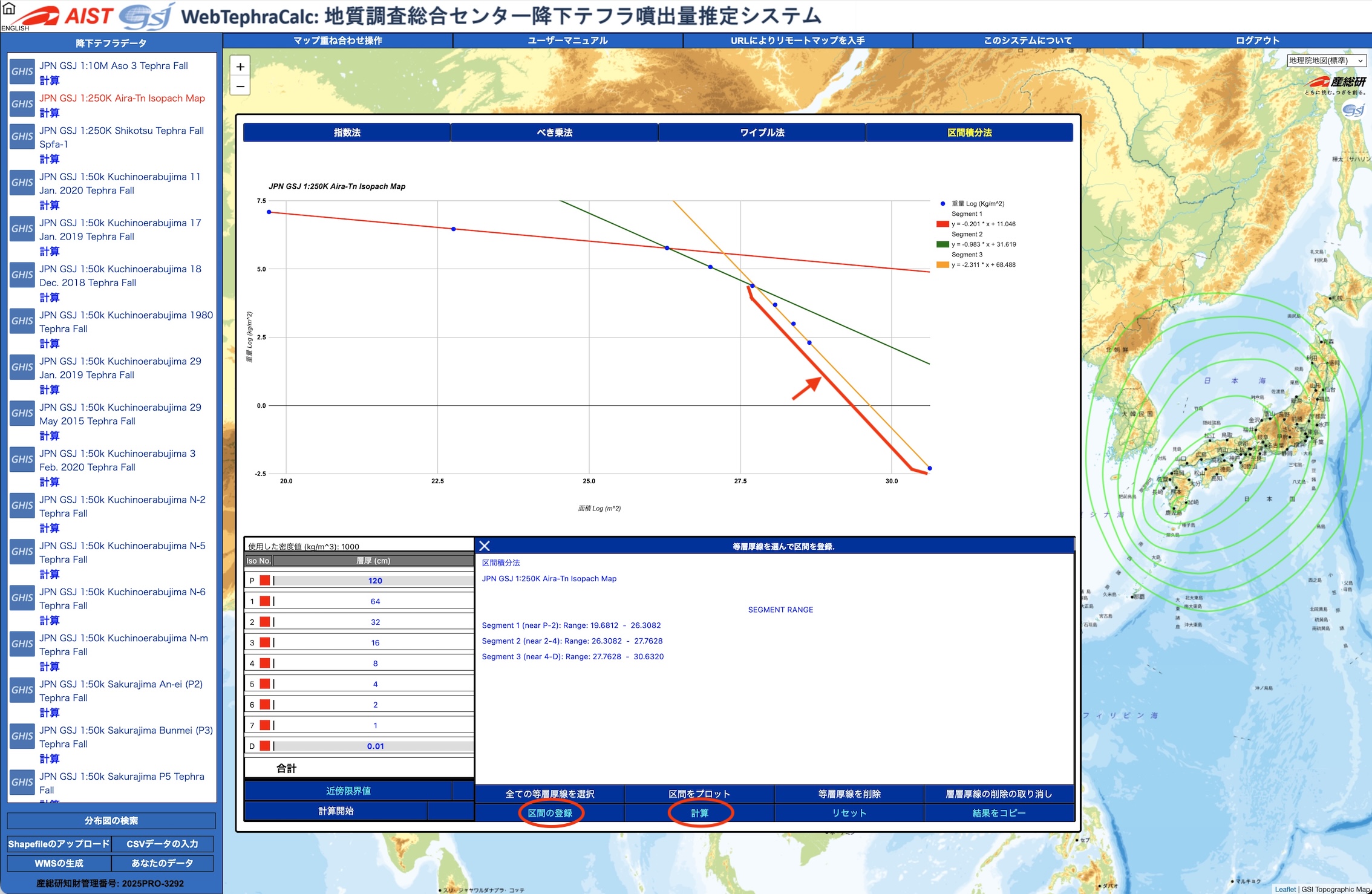

8. 区間の登録ボタンを押すと，これら5つの値を元に，橙色のラインが引かれ，3つ目の区間が登録されます．すべての区間が登録されたら，計算ボタンを押します．

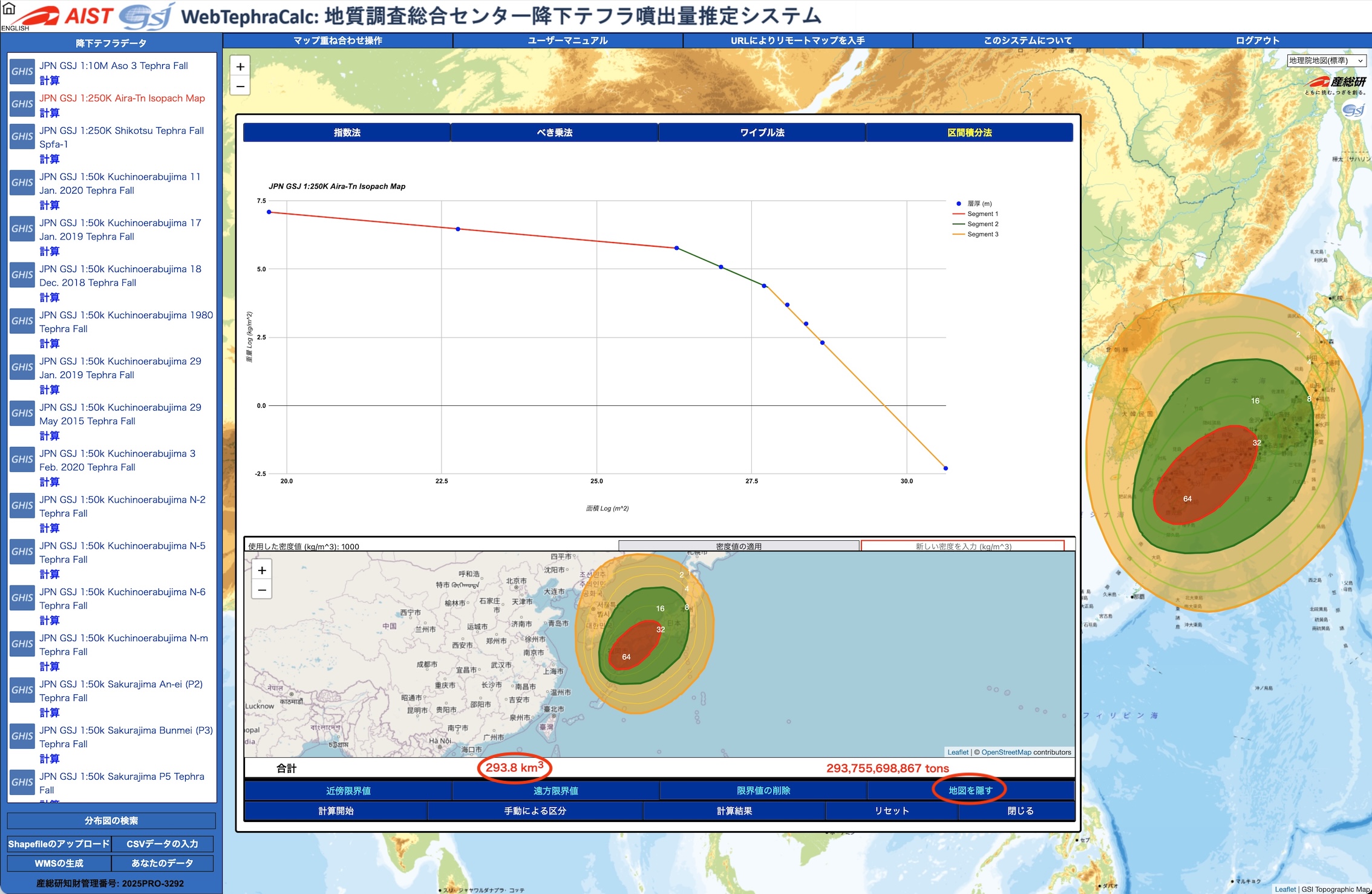

9. 計算結果が表示されます．区間積分法では，293.8 km³と計算されました．地図上には，3つに区分した領域毎に色が分かれています（外挿した部分は除く）．地図を隠すボタンを押すと，地図表示は消えます．

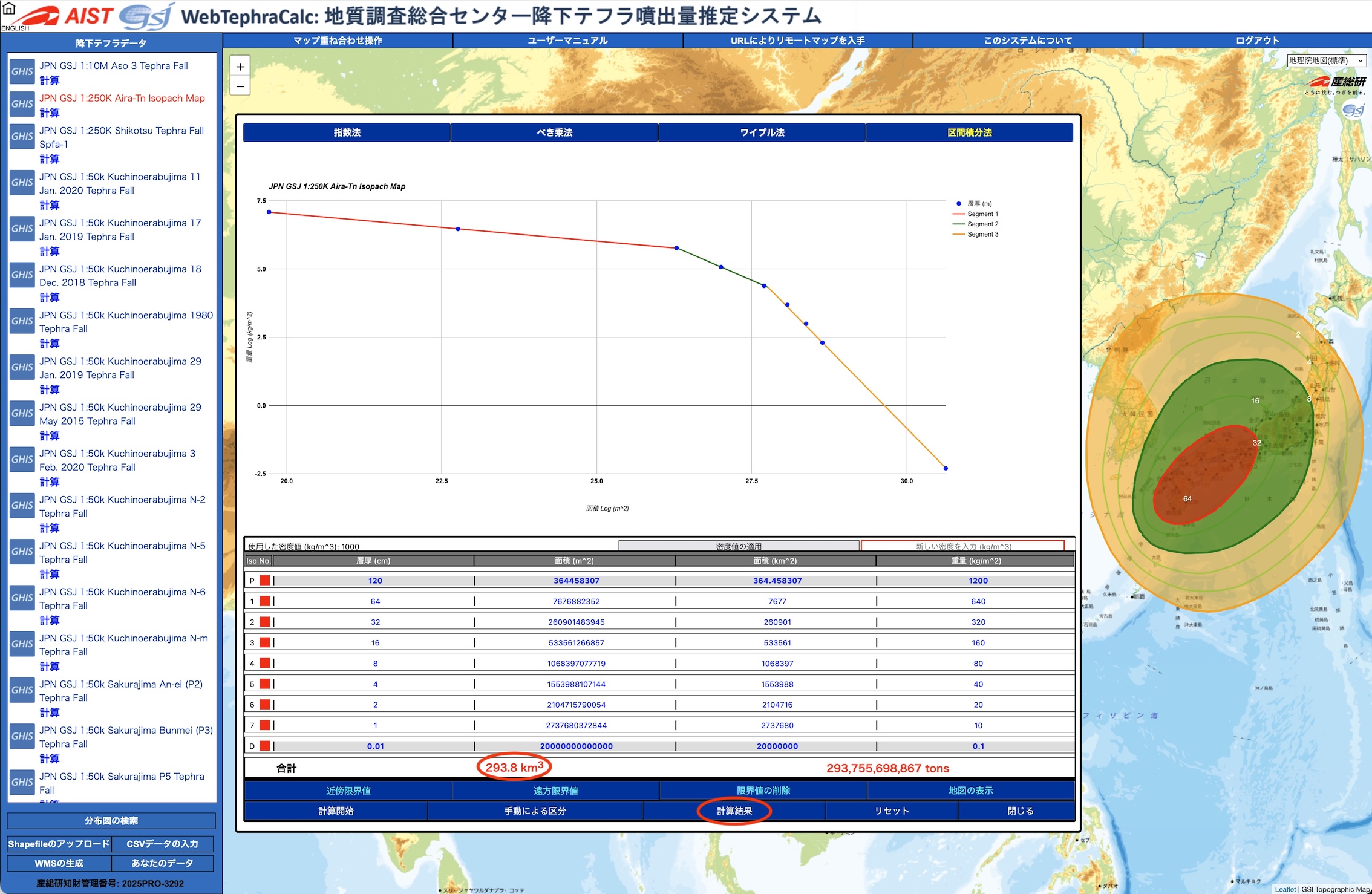

10. 下部にある計算結果ボタンを押します．

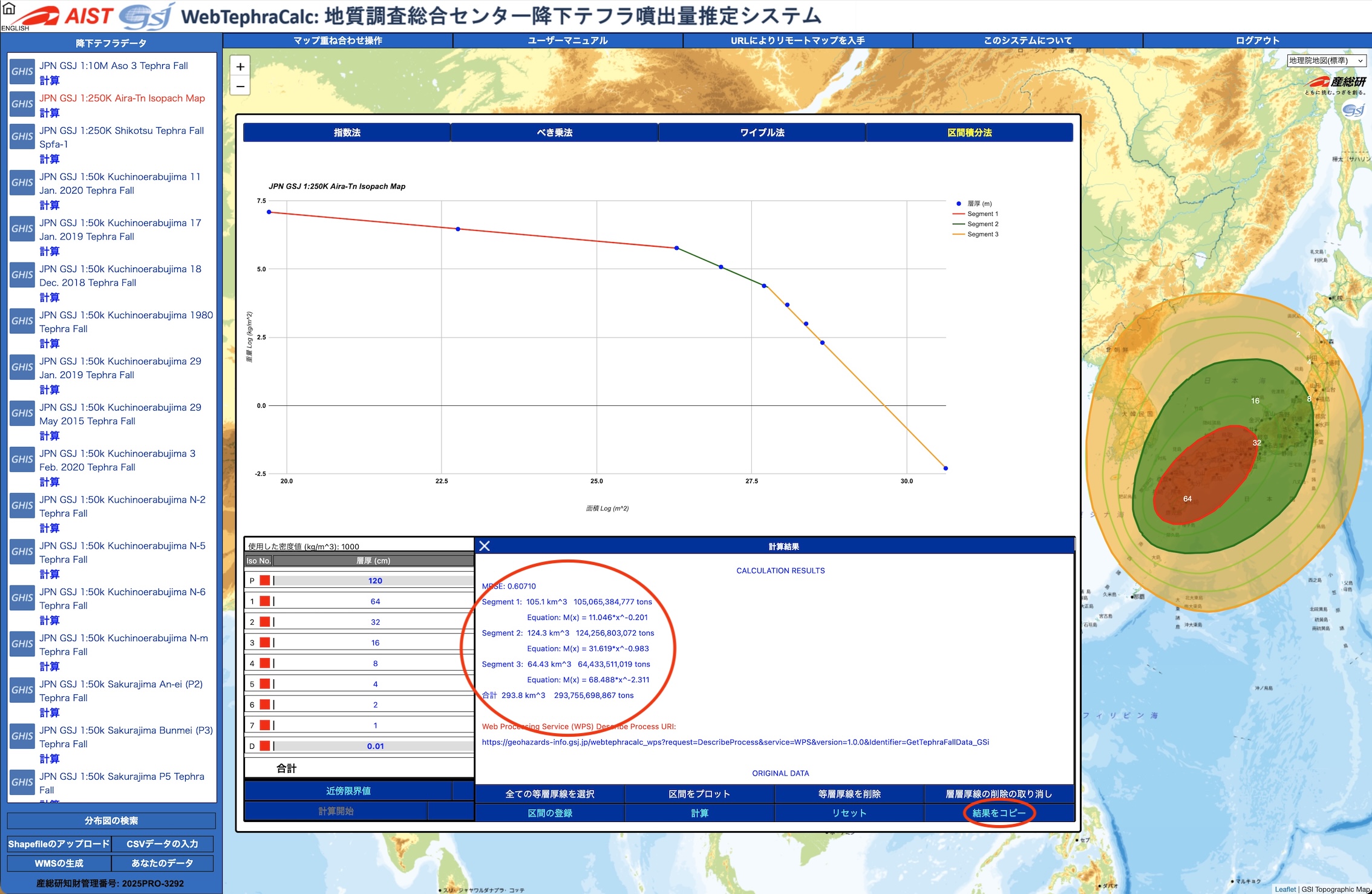

11. 近似線の情報など，体積計算内容の詳細を見ることができます．また，区間毎の体積も表示されています．右下の結果のコピーボタンを押して，計算結果の詳細を入手できます．

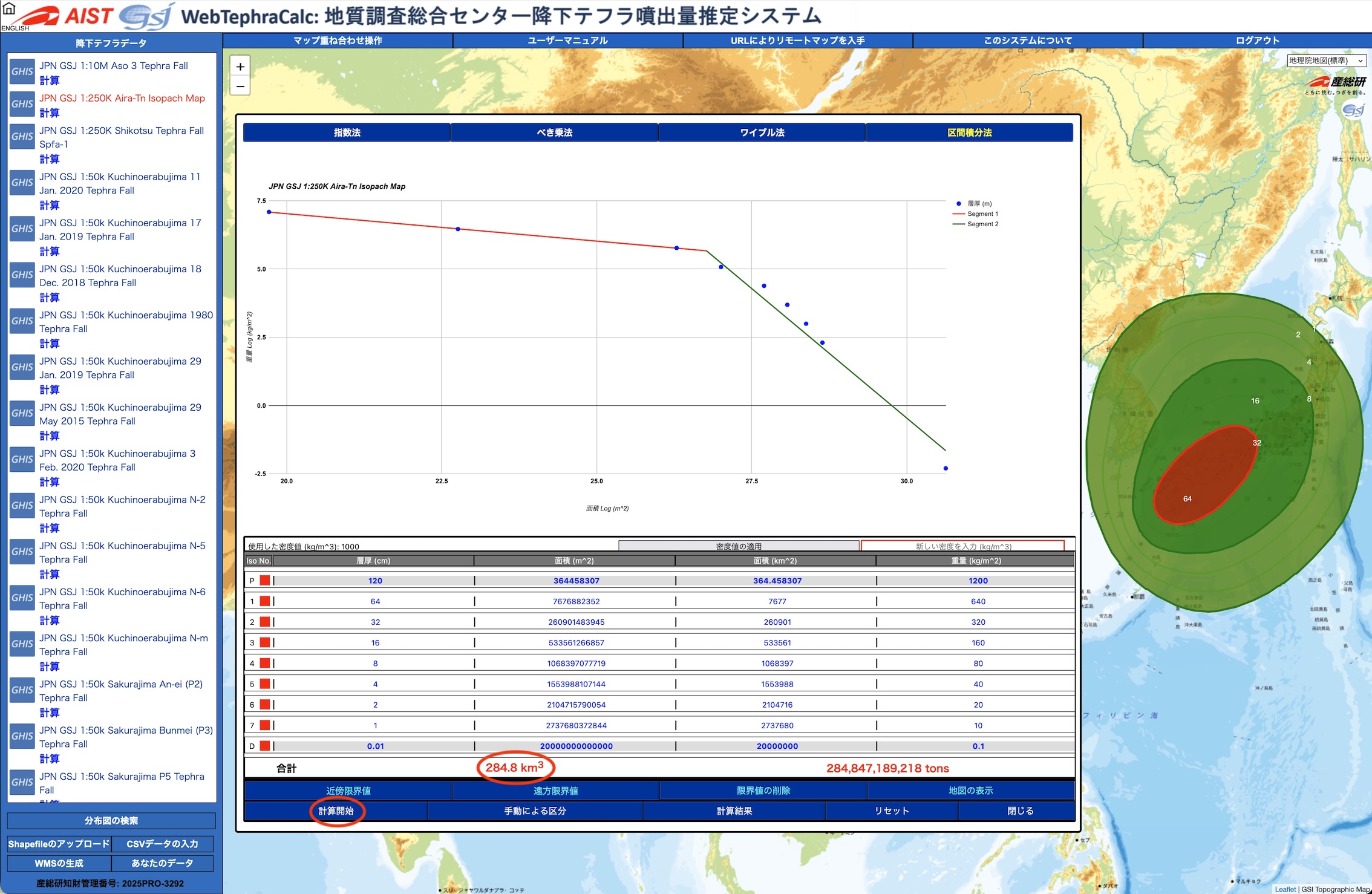

12. 上記のように手動で区間を区分する方法のほかに，自動で区間積分を行う方法があります．左下の計算開始ボタンを押すと，システムが自動的に区間を分け，体積を求めます．ここでは，32cmの等層厚線で2分した上で，体積を求め，284.8 km³の値が得られています．
