「WebTephraCalc」利用マニュアル

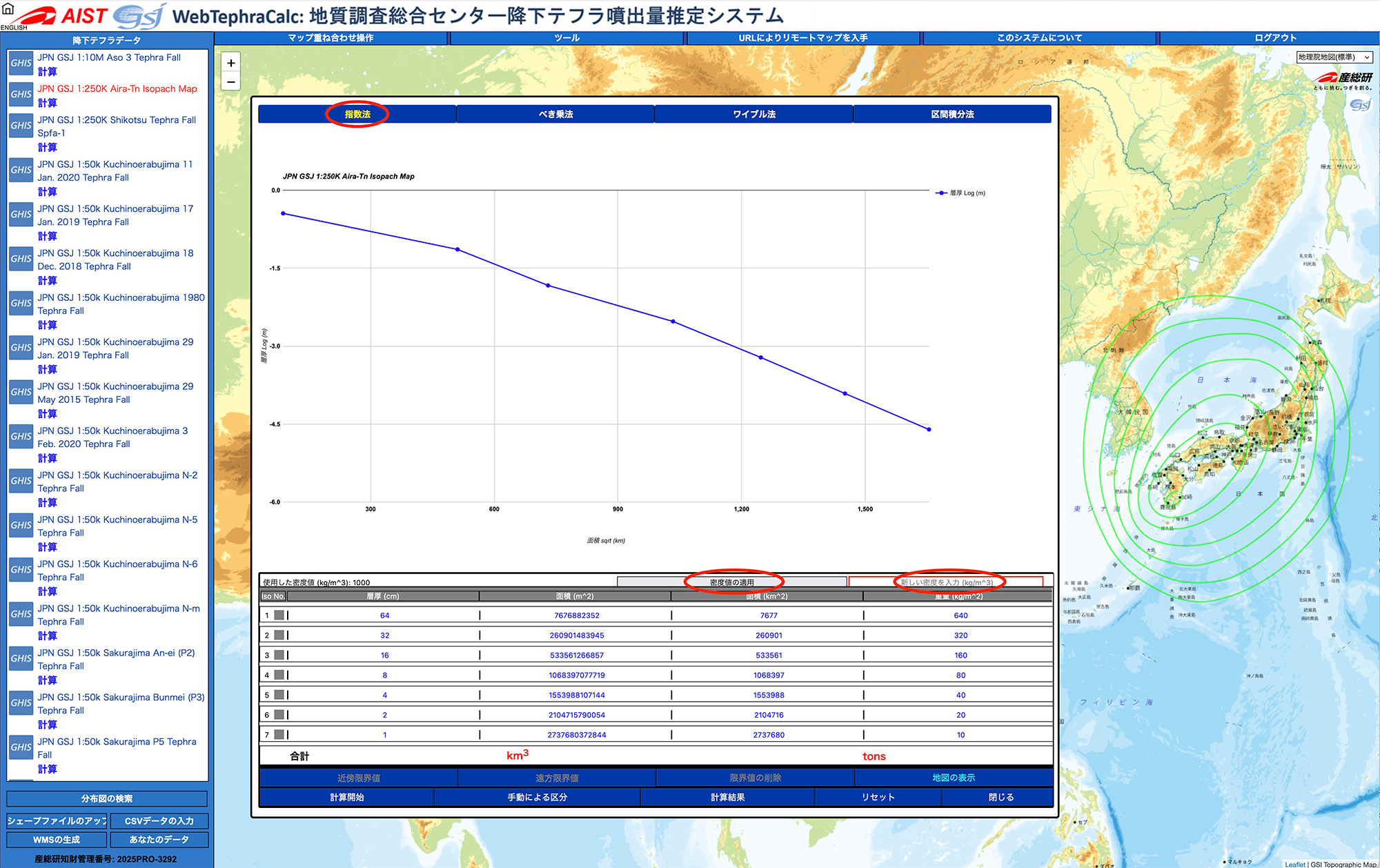

1. 上部のタブで，指数法(Pyle, 1989; Fierstein and Nathenson, 1992)を選びます． 上部には，各等層厚線の層厚と面積の値に基づいて，縦軸にLog 層厚 (m), 横軸に$\sqrt{}$面積 (m)のグラフが示されます．下部に各等層厚線の層厚(cm)と面積(m²及びkm²)，重量(kg/m²)が表示されています．
   降下堆積物の平均密度は，ここでは1,000 kg/m³としていますが，任意の平均密度を入力することができます．"密度値の適用"ボタンを押すと，新たな平均密度の値が適用されます．平均密度の値によって，各等層厚線の重量の値が変わります．



　

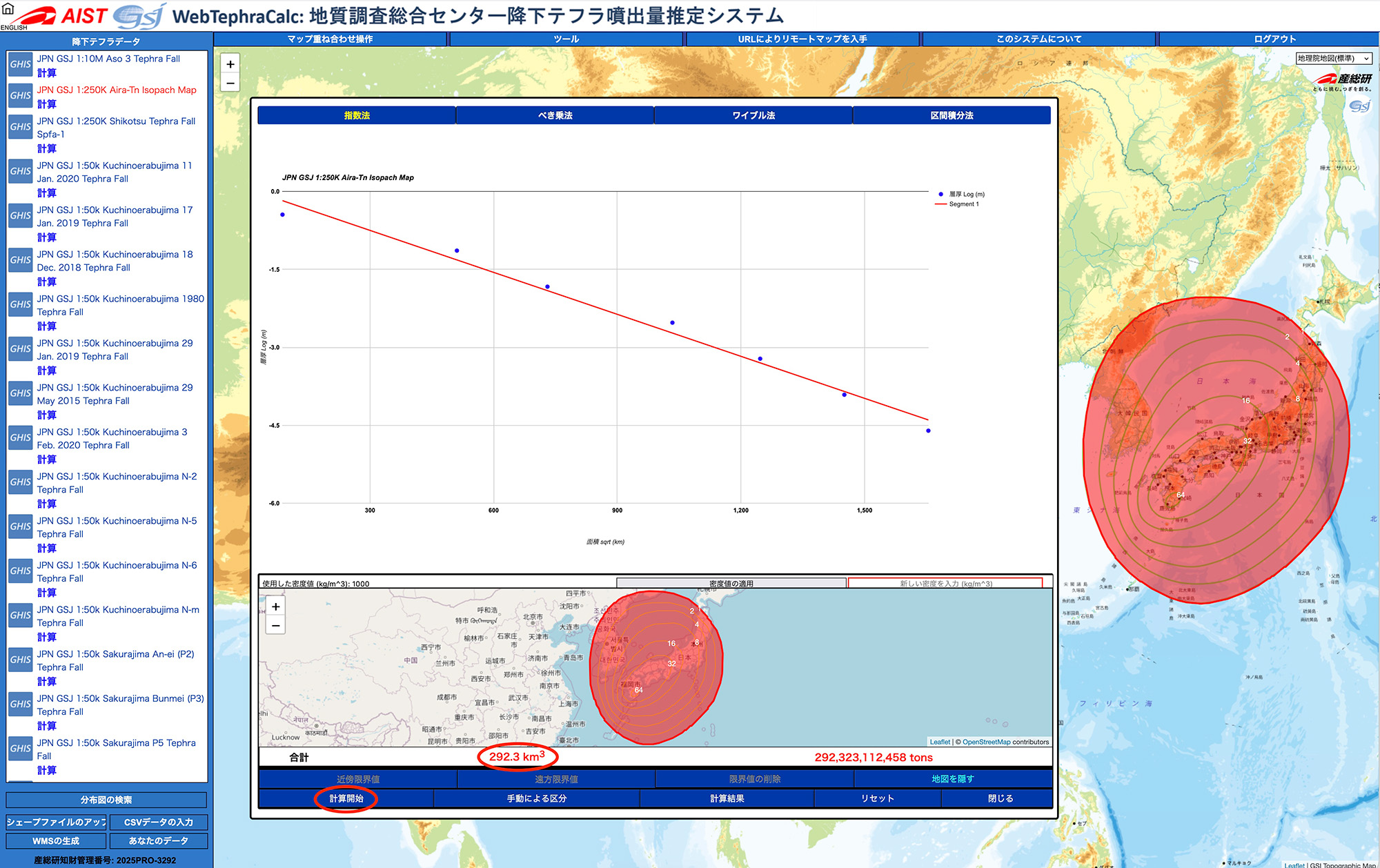

2. 左下の計算開始ボタンを押します．すべての値を元に求めた推定体積値が表示されます．ここでは，292.3 km³となりました．


　

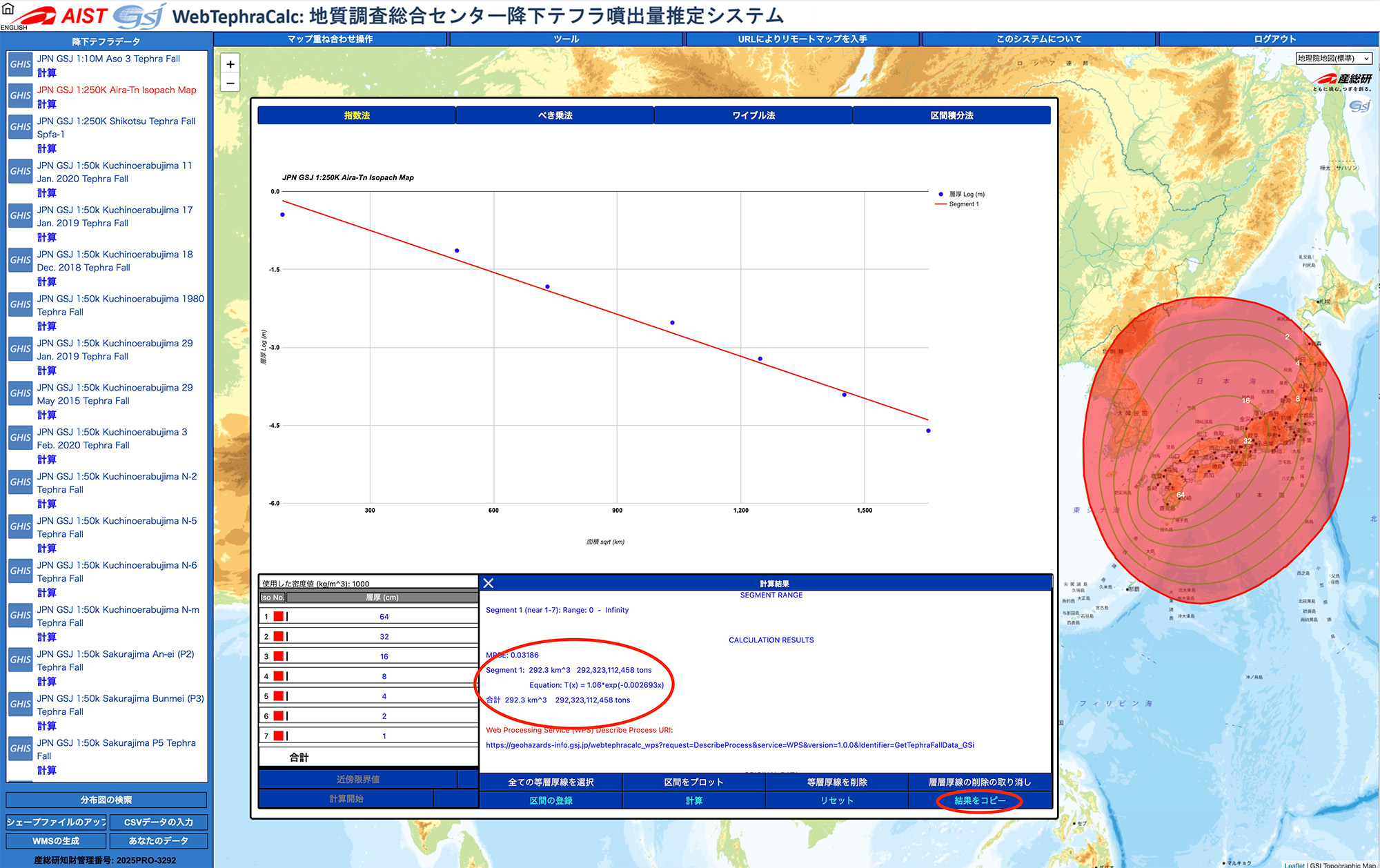

3. 下位の計算結果ボタンを押すと，近似線の詳細の内容が表示されます．右下の結果をコピーを押すと，計算結果を出力できます．

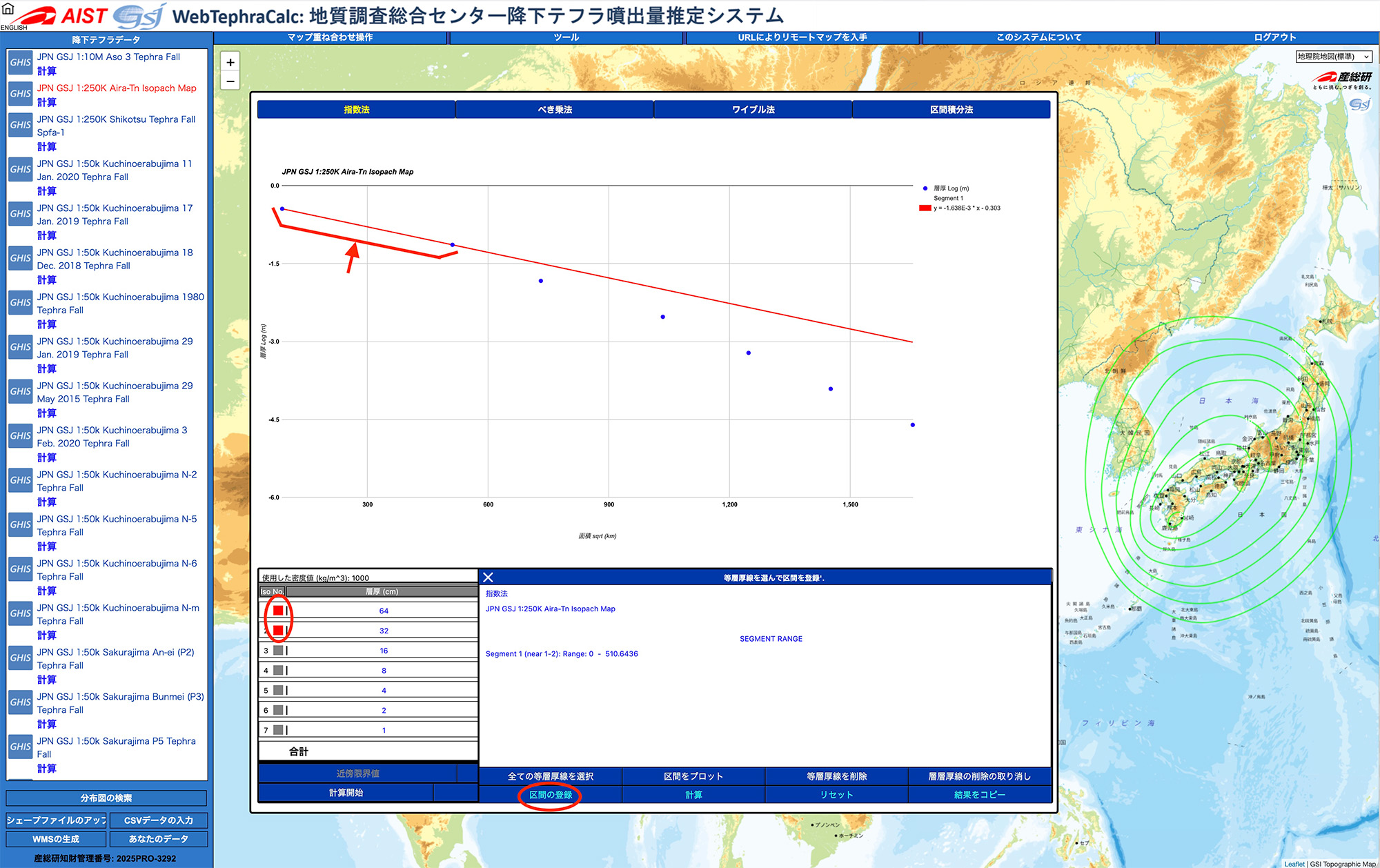

4. 指数法では，Log 層厚，$\sqrt{}$面積のグラフ上で直線で近似できるいくつかの領域に分けて，体積を求めることができます．ここでは，まず64cm, 32cmの等層厚線の2つの値を選択し赤色にします．その上で，区間の登録ボタンを押すと，1区画目が登録されます．


　

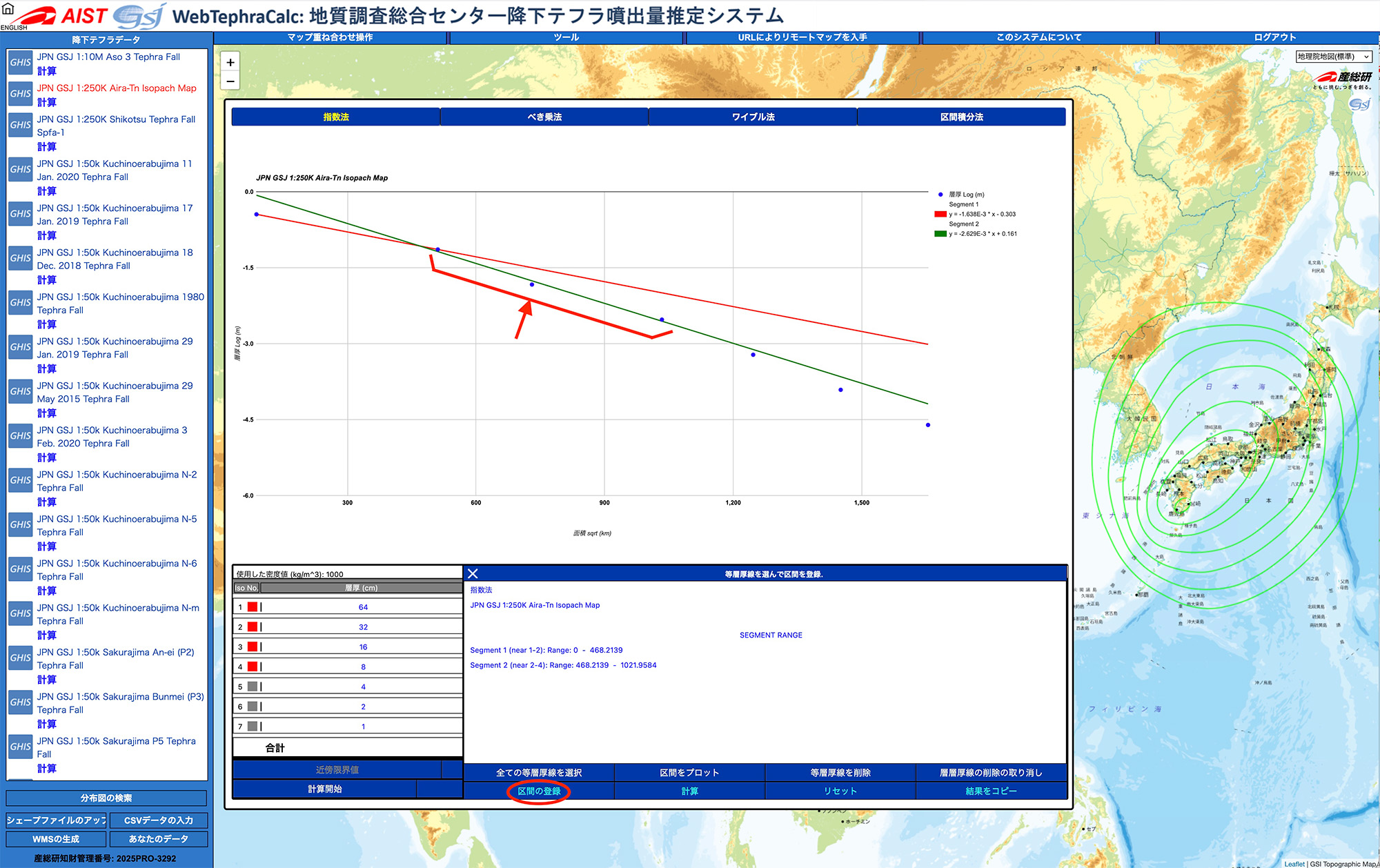

5. 次に，32cm, 16cm, 8cmの等層厚線の3つの値を選択し赤色にします．



6. 区間の登録ボタンを押すと，これら3つの値を元に，緑色のラインが引かれ，2つ目の区間が登録されます．

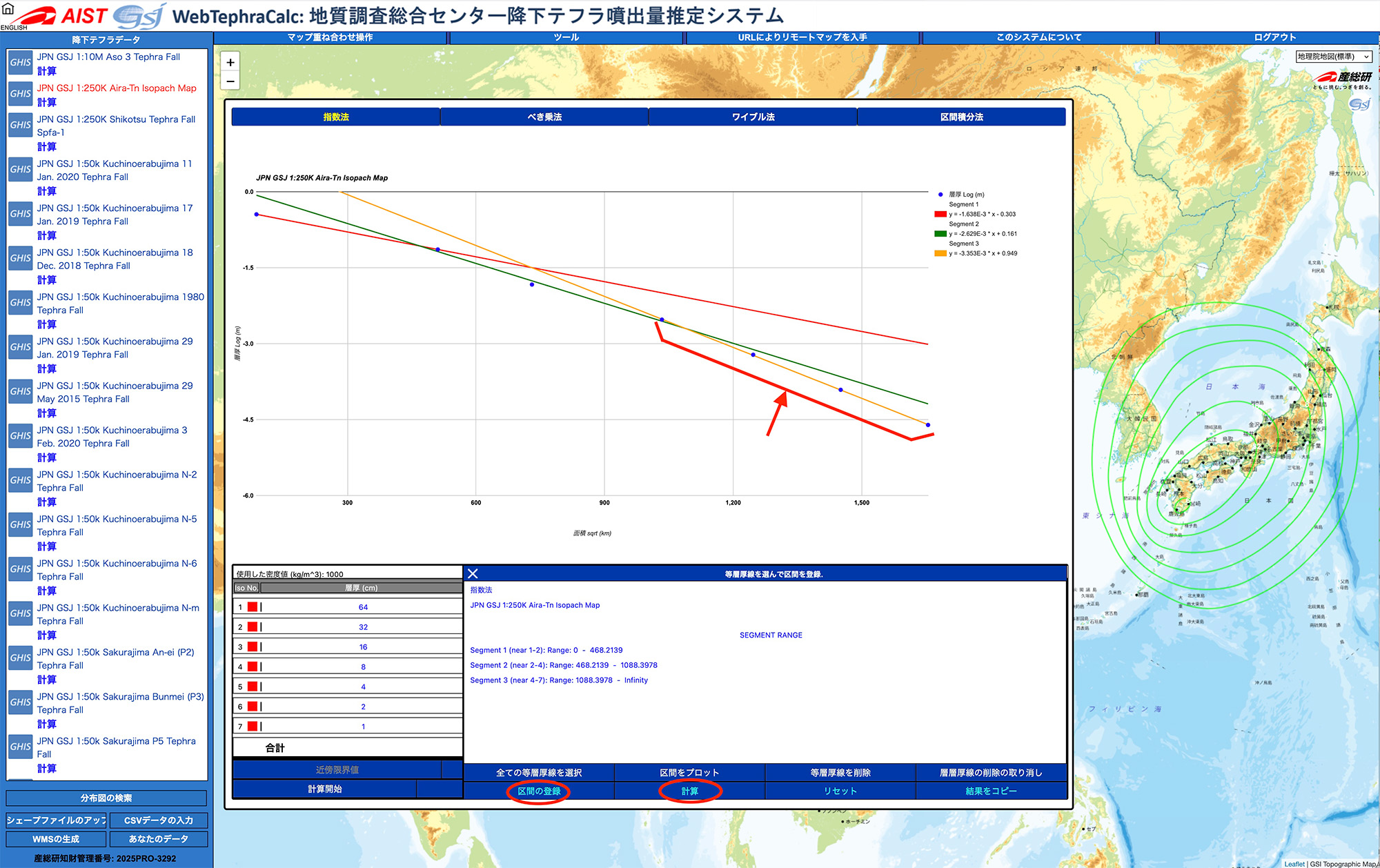

7. 残りの8cm, 4cm, 2cm, 1cmの4つ等層厚線の値がほぼ直線近似できるので，これら4つを選択し赤色にします．



8. 区間の登録ボタンを押すと，これら4つの値を元に，橙色のラインが引かれ，3つ目の区間が登録されます．すべての区間が登録されたら，計算ボタンを押します．

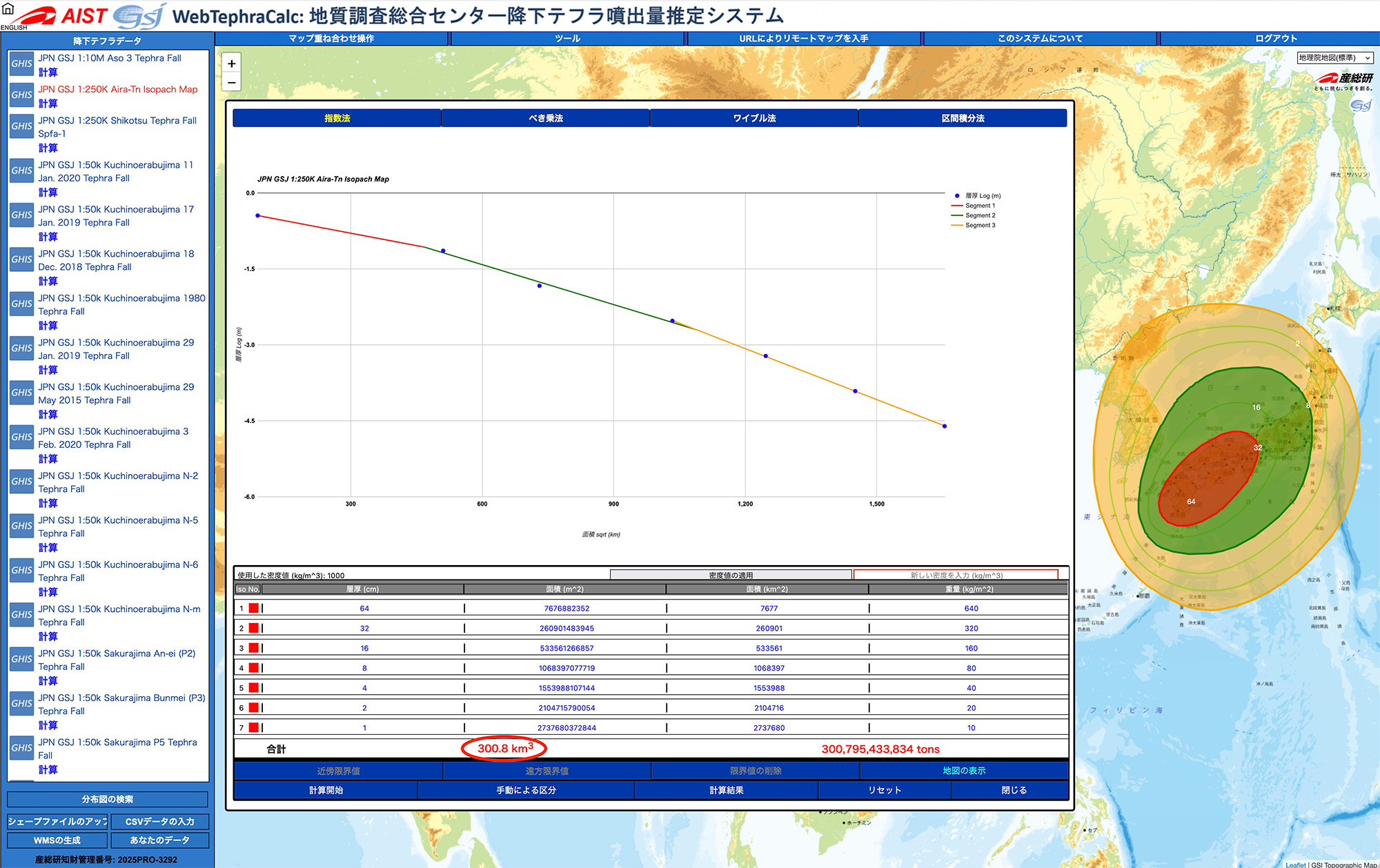

9. 計算結果が表示されます．3つの区間に区分して指数法で求めた結果，300.8 km³と計算されました．地図上には，3つに区分した領域毎に色が分かれています（外挿した部分は除く）．地図を隠すボタンを押すと，地図表示は消えます．

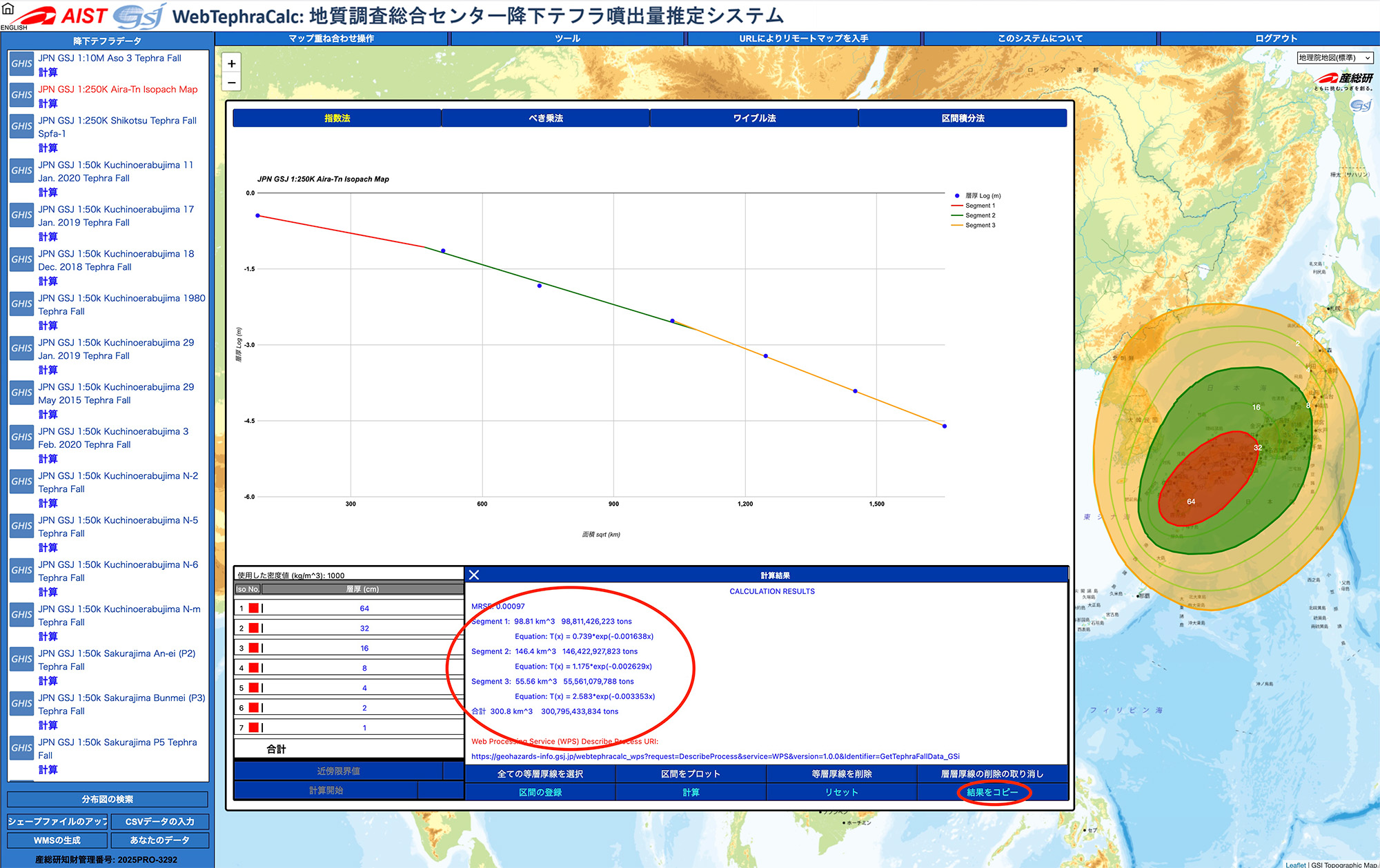

10. 下部にある計算結果ボタンを押します．各区間の近似式や区間毎の体積値が示されています．結果をコピーボタンを押すと，計算結果を出力できます．
