「WebTephraCalc」利用マニュアル

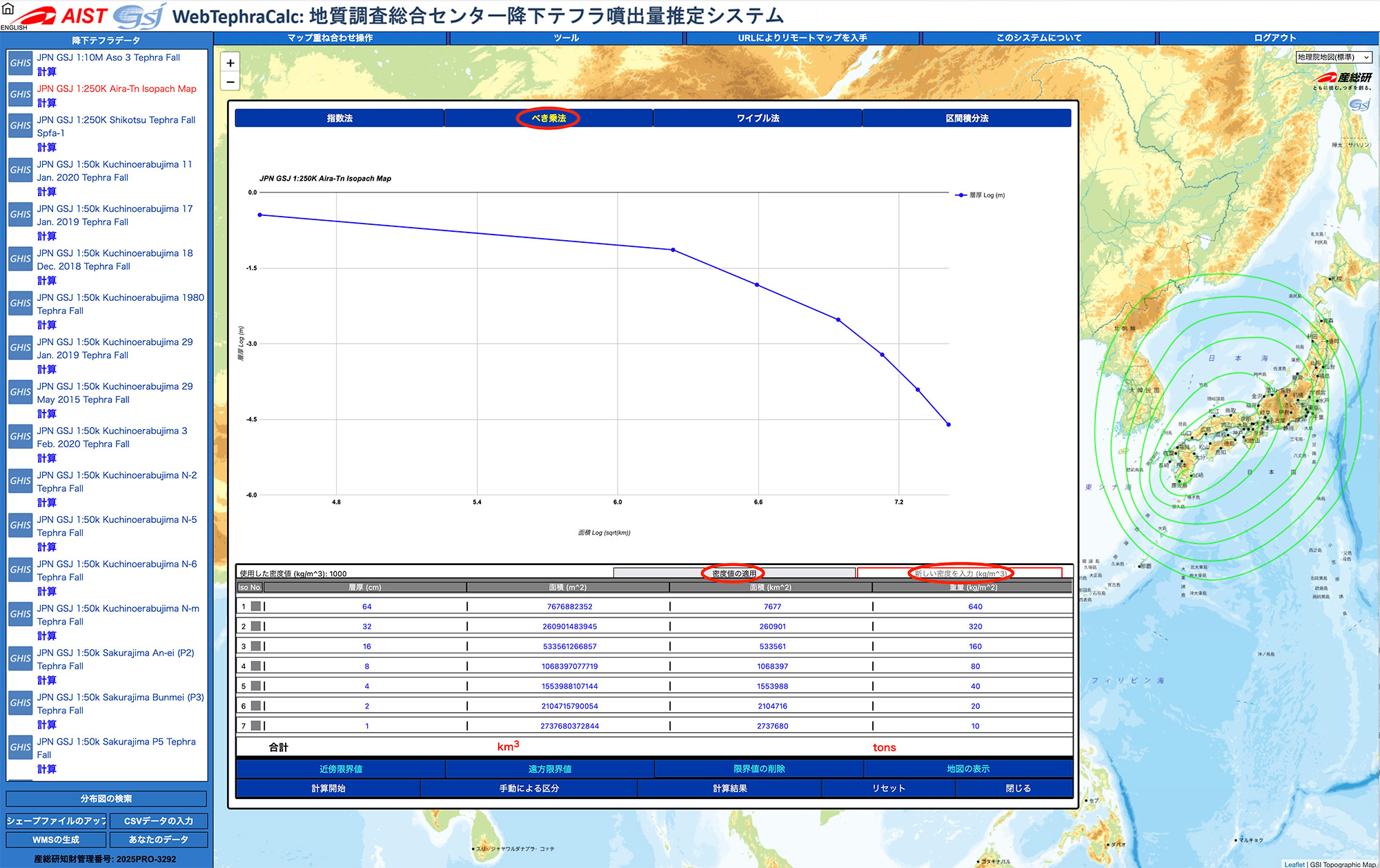

1. 上部のタブで，べき乗法(Bonadonna and Houghton, 2005)を選びます．
   上部には，各等層厚線の層厚と面積の値に基づいて，縦軸にLog 層厚 (m), 横軸にLog$\sqrt{}$面積 (km)のグラフが示されます．下部に各等層厚線の層厚(cm)と面積(m²及びkm²)，重量(kg/m²)が表示されています．
   降下堆積物の平均密度は，ここでは1,000 kg/m³としていますが，任意の平均密度を入力することができます．"密度値の適用"ボタンを押すと，新たな平均密度の値が適用されます．平均密度の値によって，各等層厚線の重量の値が変わります．


　

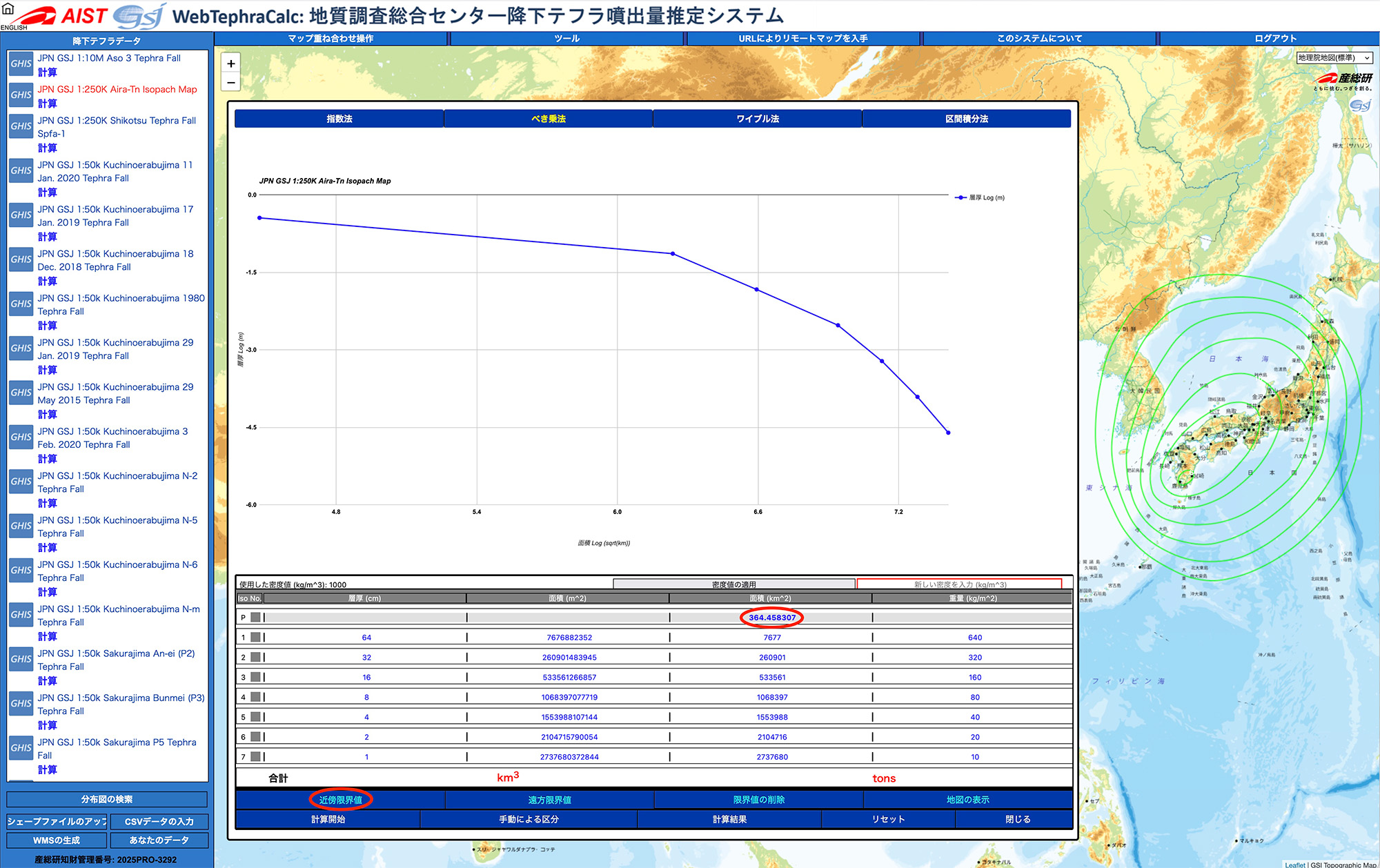

2. 等層厚線図が描かれているコンターよりも内側に，計算を開始する領域（近傍限界値）を設定します．近傍限界値ボタンを押すと，表の最上部に1行追加されます．火口近傍における領域の面積(m²)の値を入力します．ここでは姶良カルデラの面積364.458307 km²を入力しています．


　

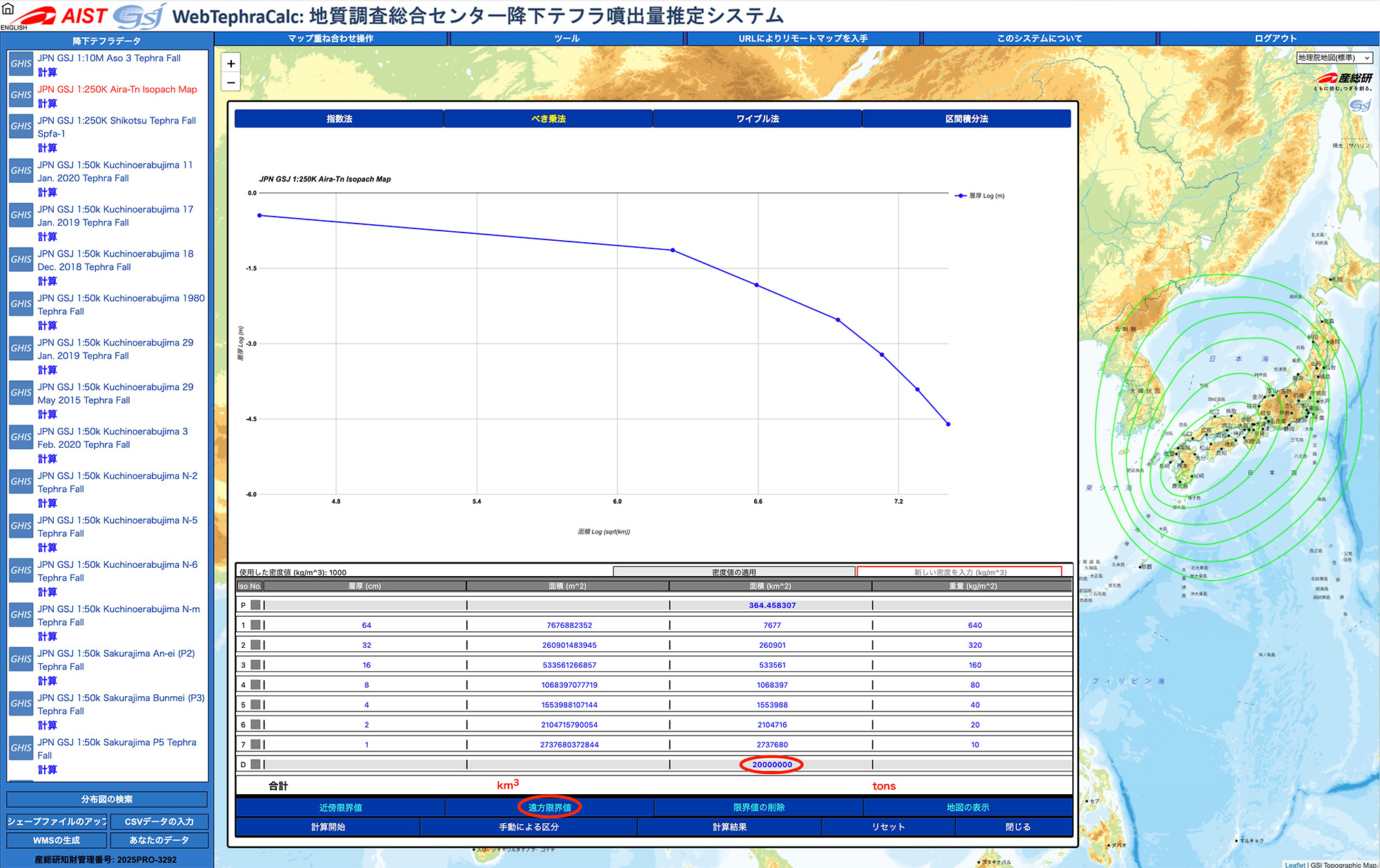

3. 等層厚線図が描かれているコンターよりも外側に，計算を終了する領域（遠方限界値）を設定します．遠方限界値ボタンを押すと，表の最下部に1行追加されます．十分遠方における領域の面積(m²)の値を入力します．ここでは8cm，4cm, 2cm, 1cmの等層厚線のグラフ上での傾きを，およそ層厚0.1mmとなる領域まで外挿して得られた面積値(20,000,000 km²)を入力しています．

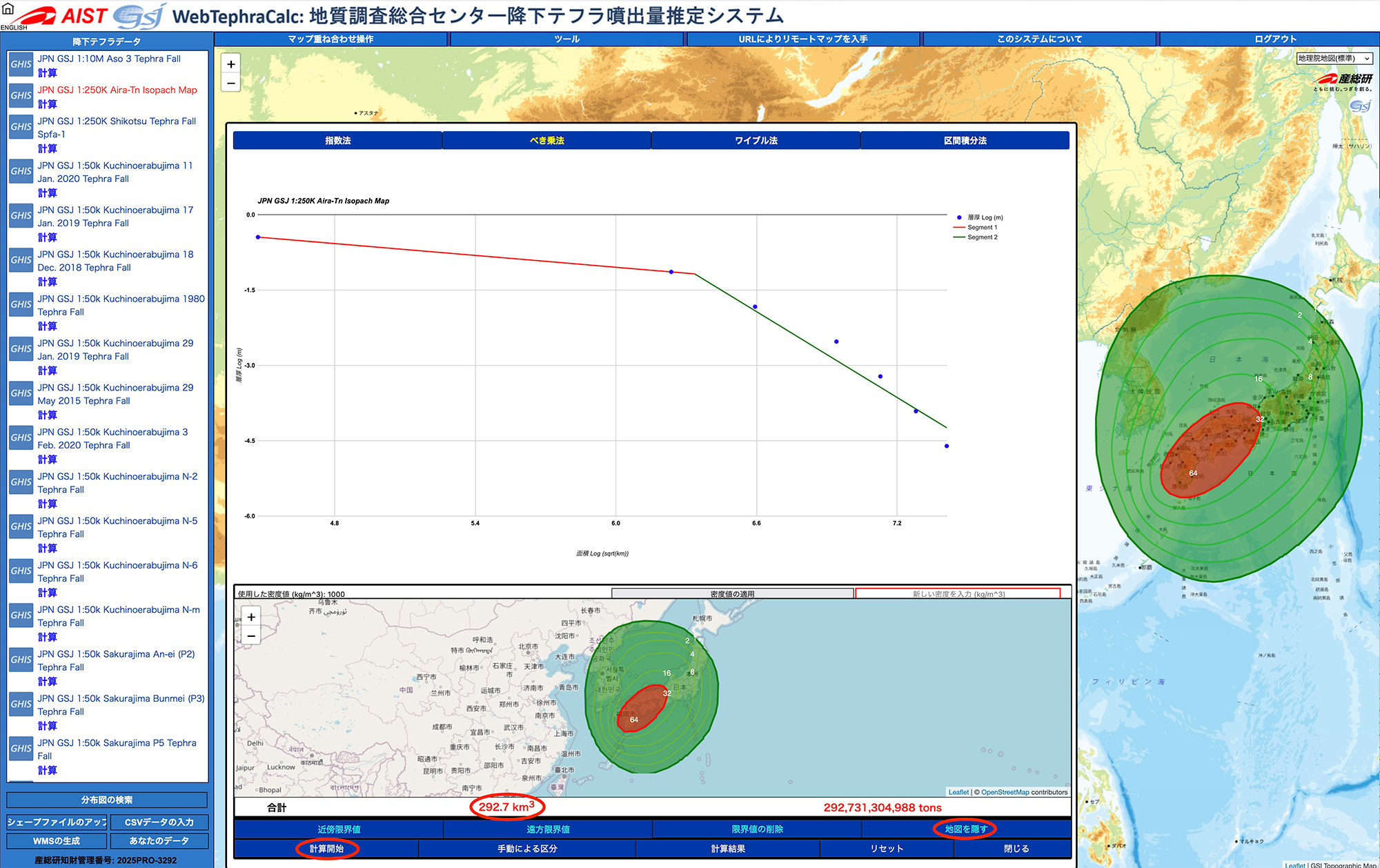

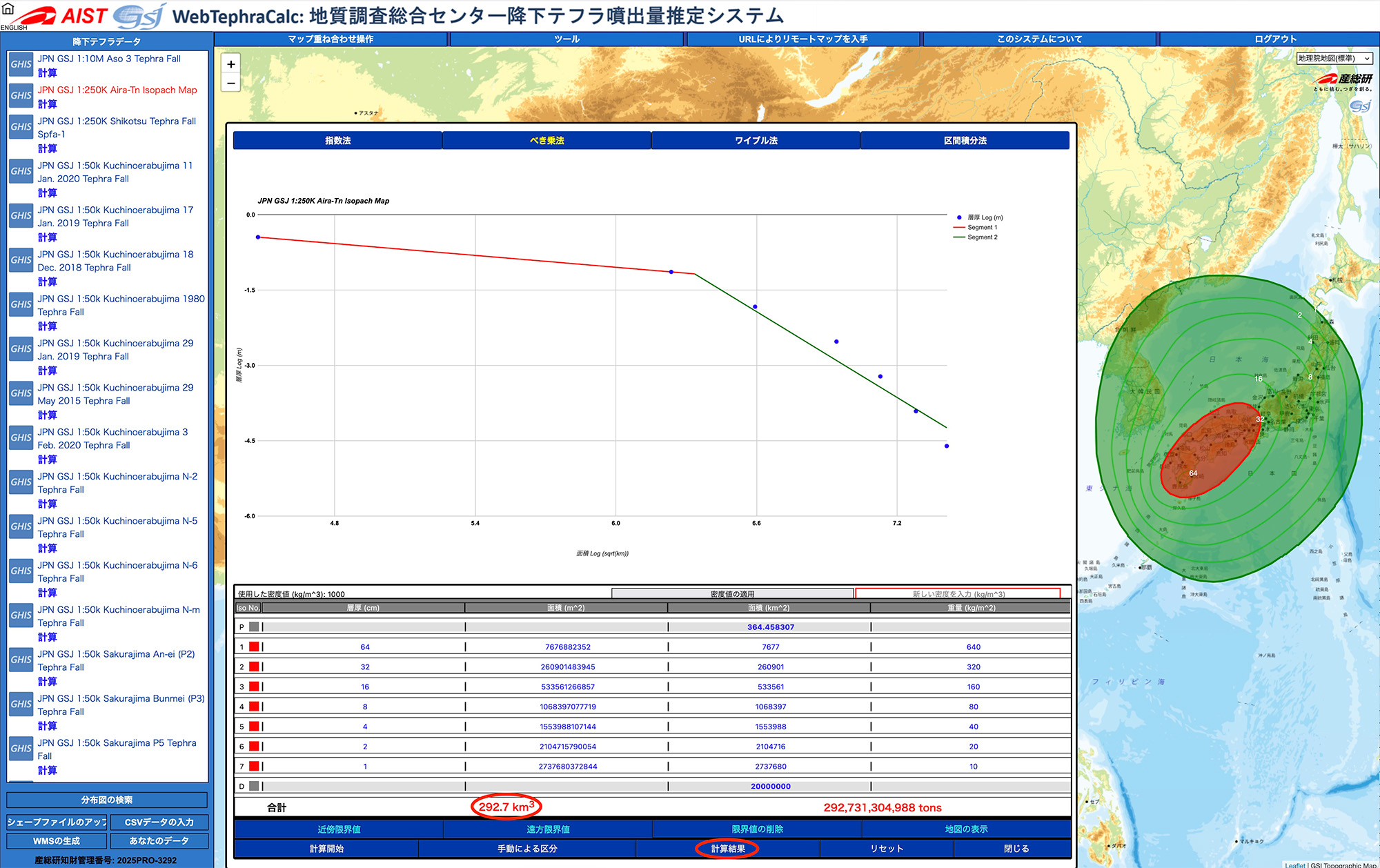

4. 計算開始ボタンを押すと，対数法により，体積が求められます．ここでは，自動的に2つの領域に区分され，体積は292.7km³となりました．計算した領域ごとに色分けされています．地図を隠すボタンを押すと地図は消えます．


　

5. 計算の詳細は，下部の計算結果ボタンを押すと表示されます．

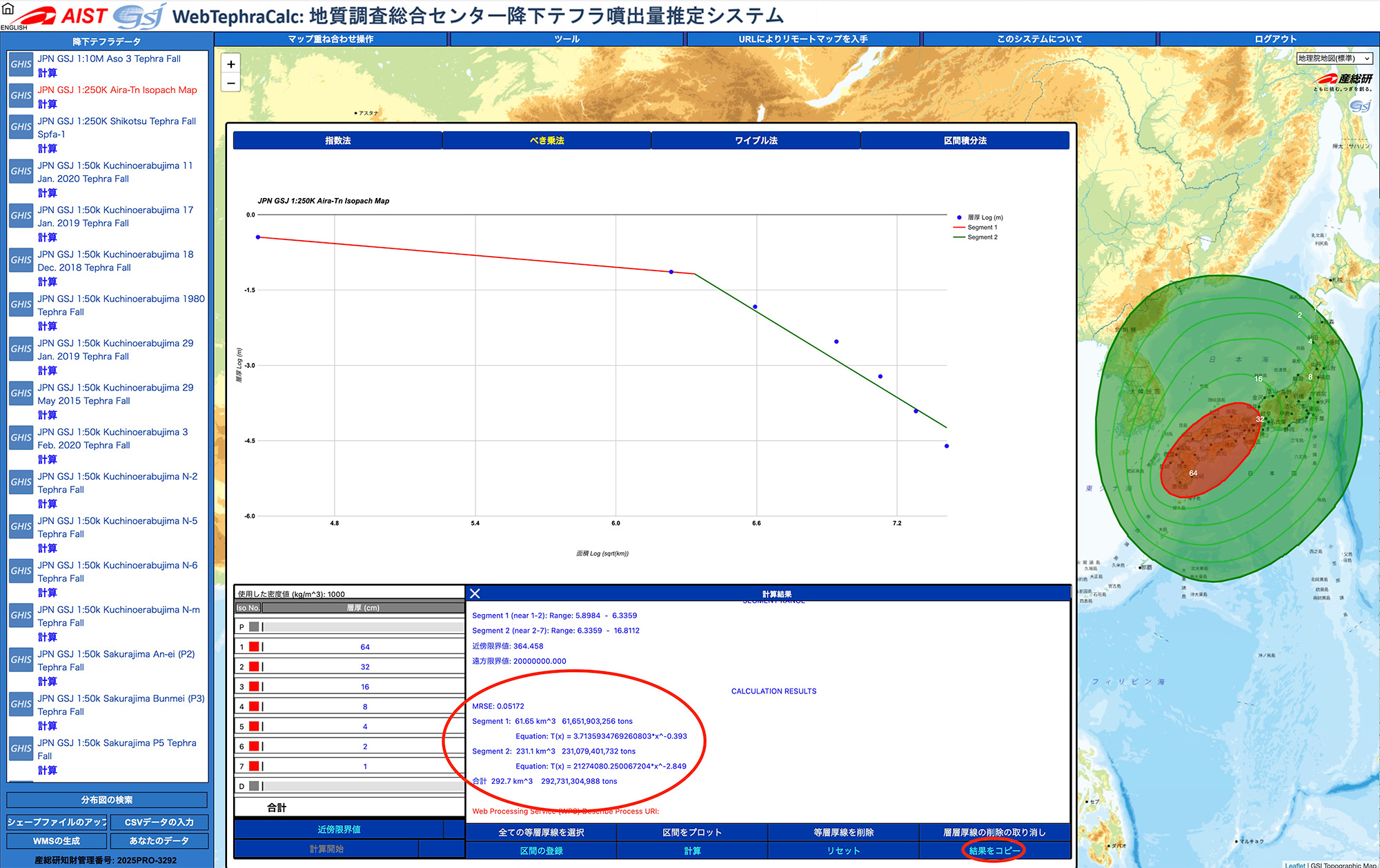

6. 区間毎の近似線や体積が表示されています．右下の結果をコピーボタンを押すと，計算結果を出力できます．



7. 対数法では，手動でいくつかの区間に分けて，体積を計算することができます．ここでは，グラフ上でほぼ直線とみなせる3つの領域に区分してみます．

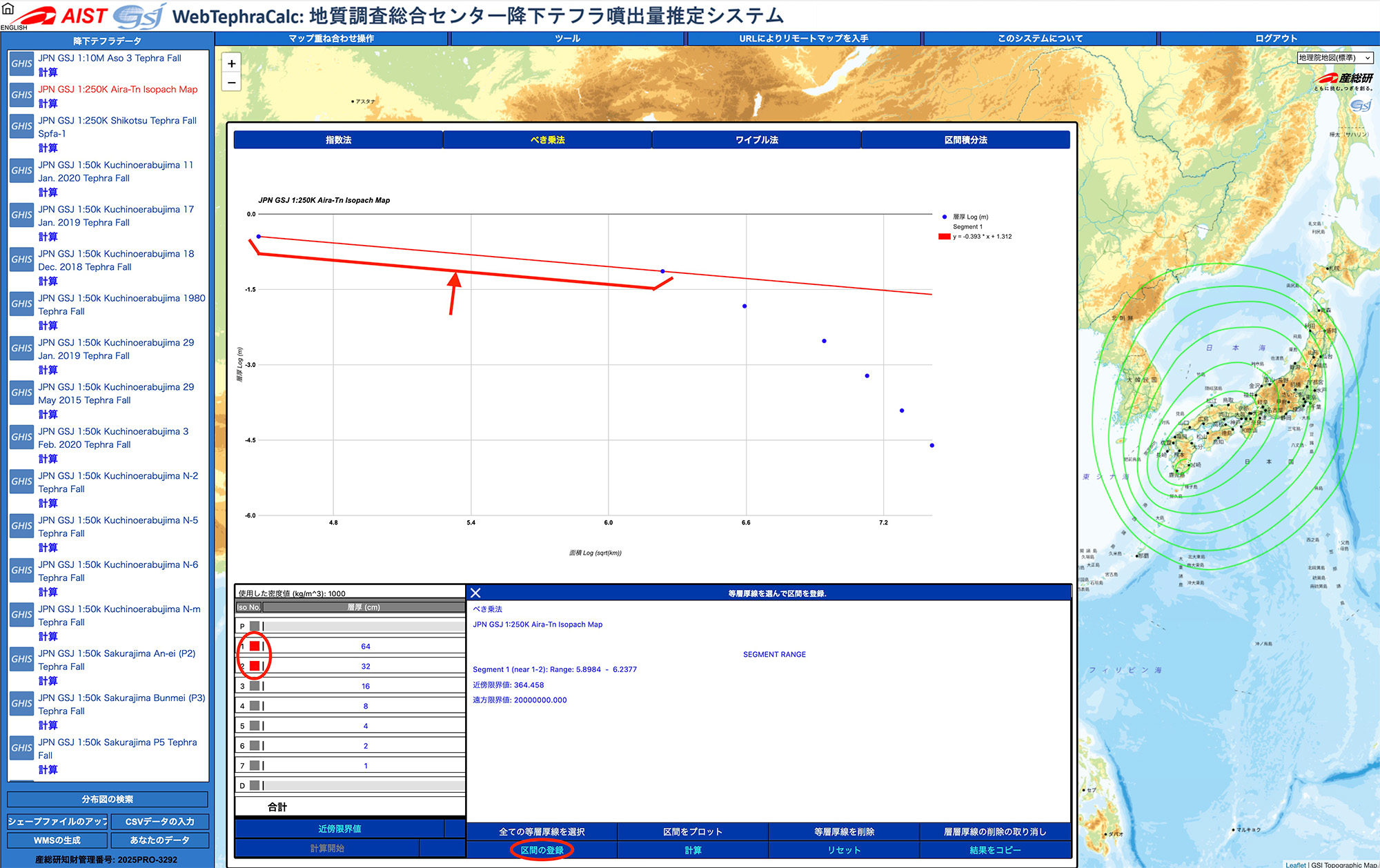

   ここでは，まず64cm, 32cmの等層厚線の2つの値を選択し赤色にします．その上で，区間の登録ボタンを押すと，1区画目が登録されます．

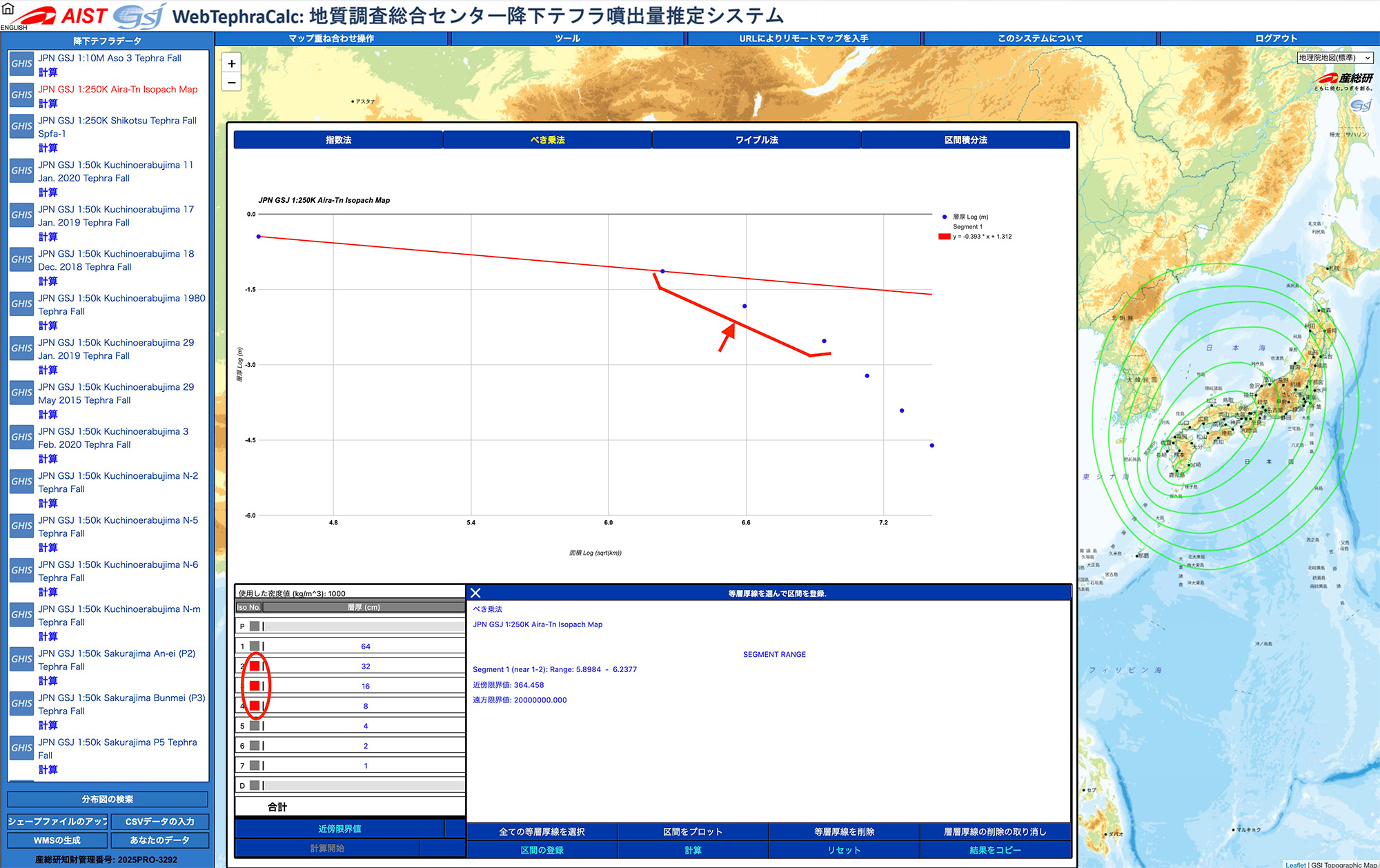

8. 次に，32cm, 16cm, 8cmの等層厚線の3つの値を選択し赤色にします．



9. 区間の登録ボタンを押すと，これら3つの値を元に，緑色のラインが引かれ，2つ目の区間が登録されます．

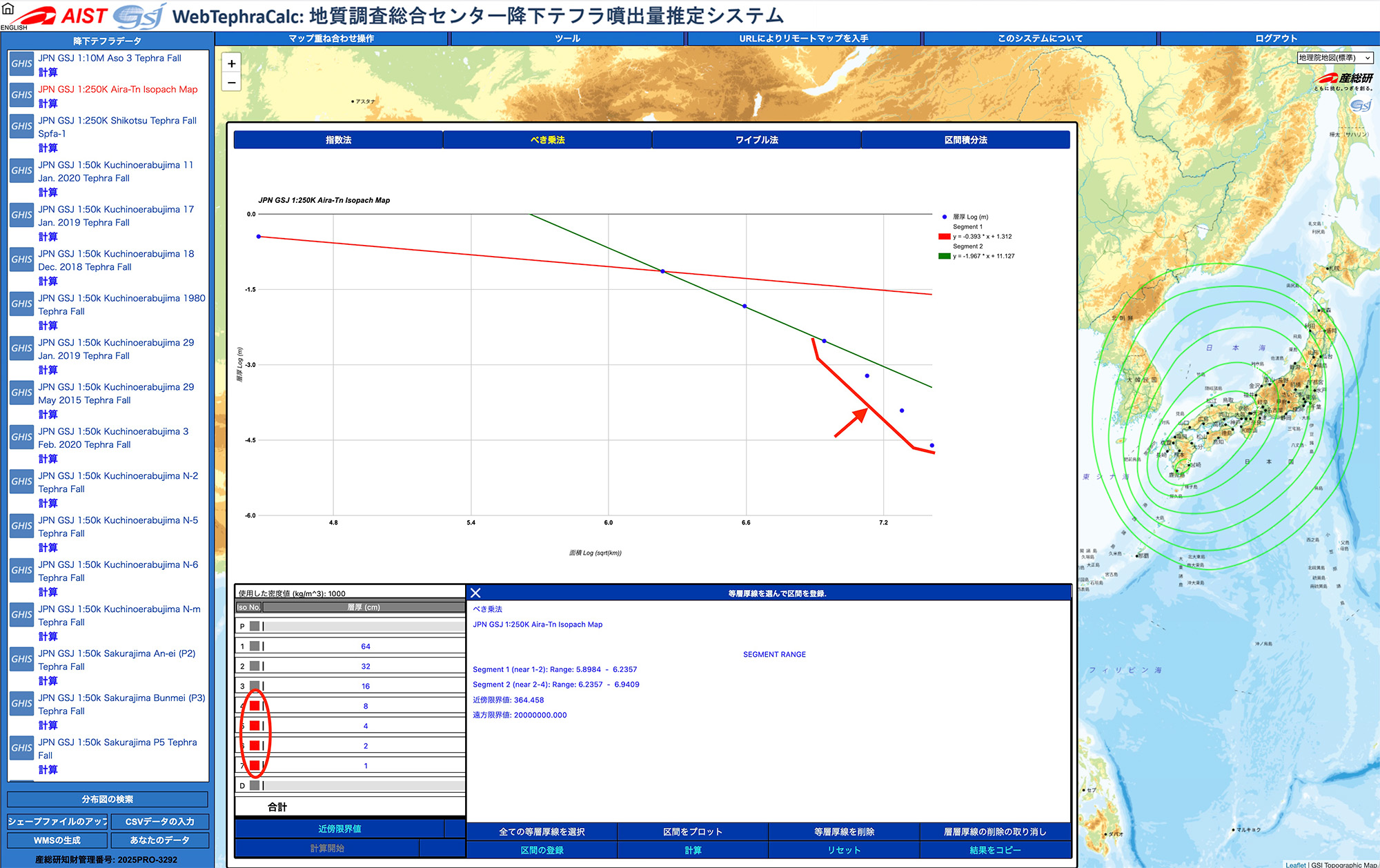

10. 残りの8cm, 4cm, 2cm, 1cmの4つ等層厚線の値がほぼ直線近似できるので，これら4つを選択し赤色にします．

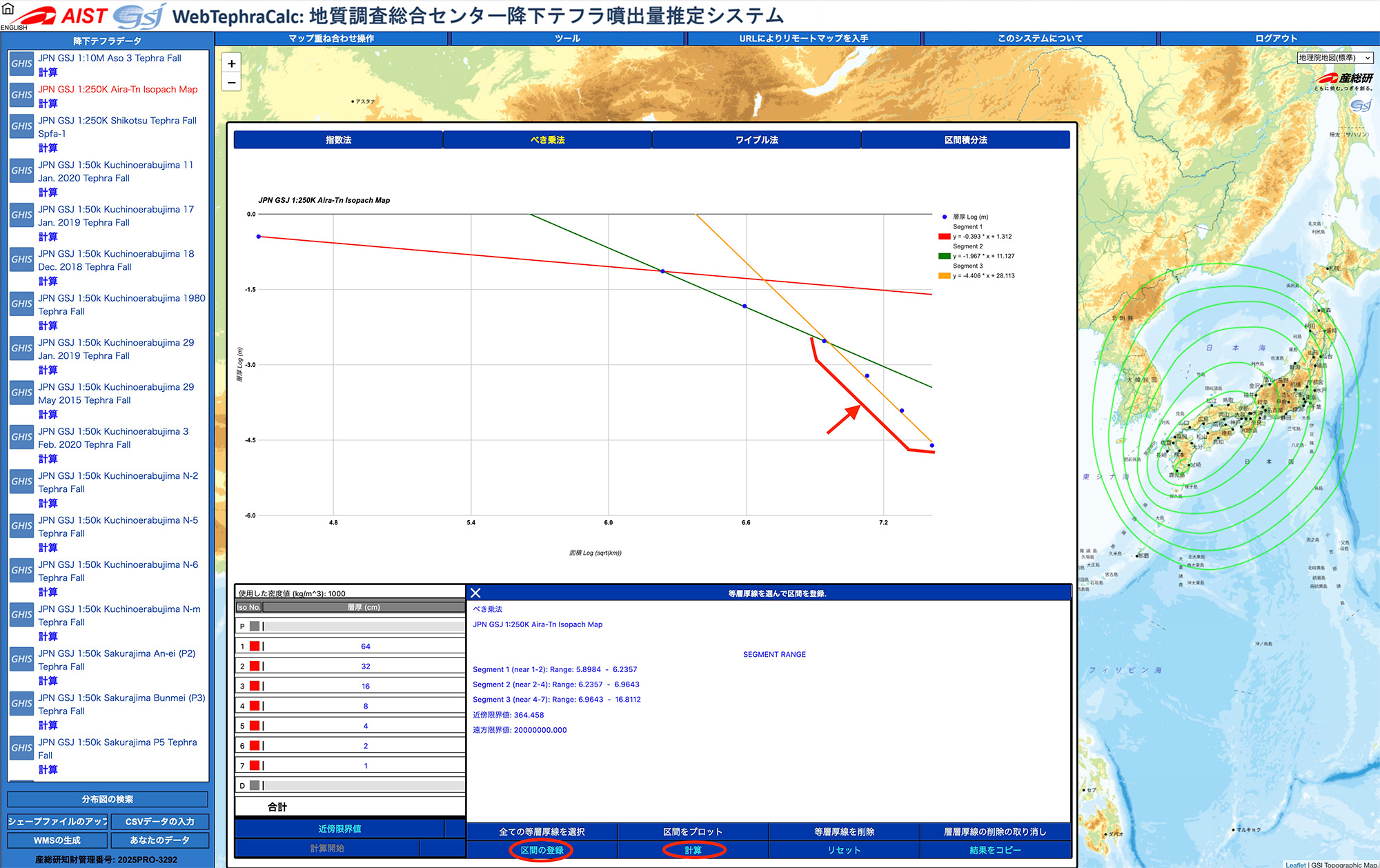

11. 区間の登録ボタンを押すと，これら4つの値を元に，橙色のラインが引かれ，3つ目の区間が登録されます．すべての区間が登録されたら，計算ボタンを押します．

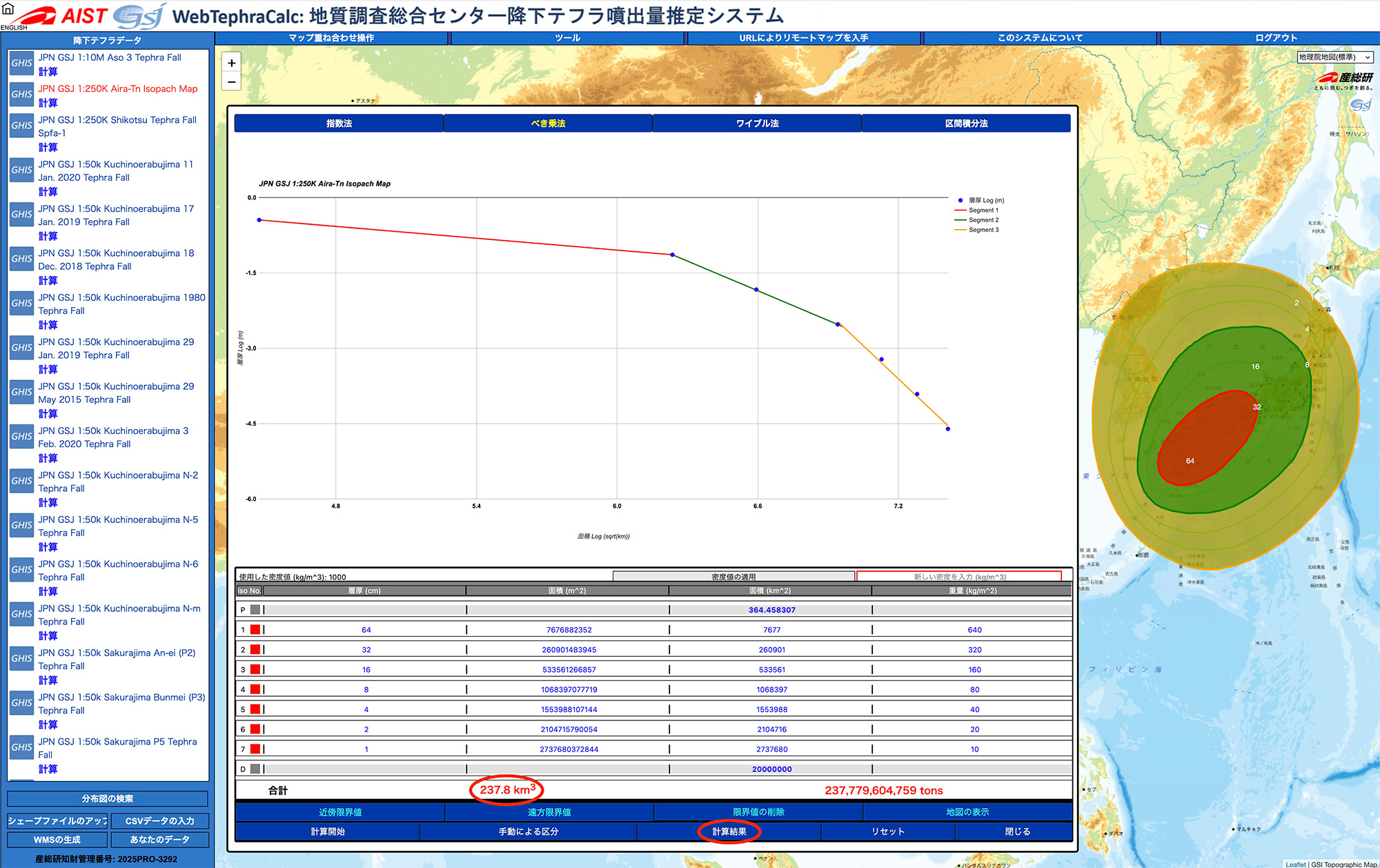

12. 計算結果が表示されます．3つの区間に区分して指数法で求めた結果，237.8 km³と計算されました．地図上には，3つに区分した領域毎に色が分かれています（外挿した部分は除く）．地図を隠すボタンを押すと，地図表示は消えます．計算の詳細は，下部の計算結果ボタンを押すと表示されます．

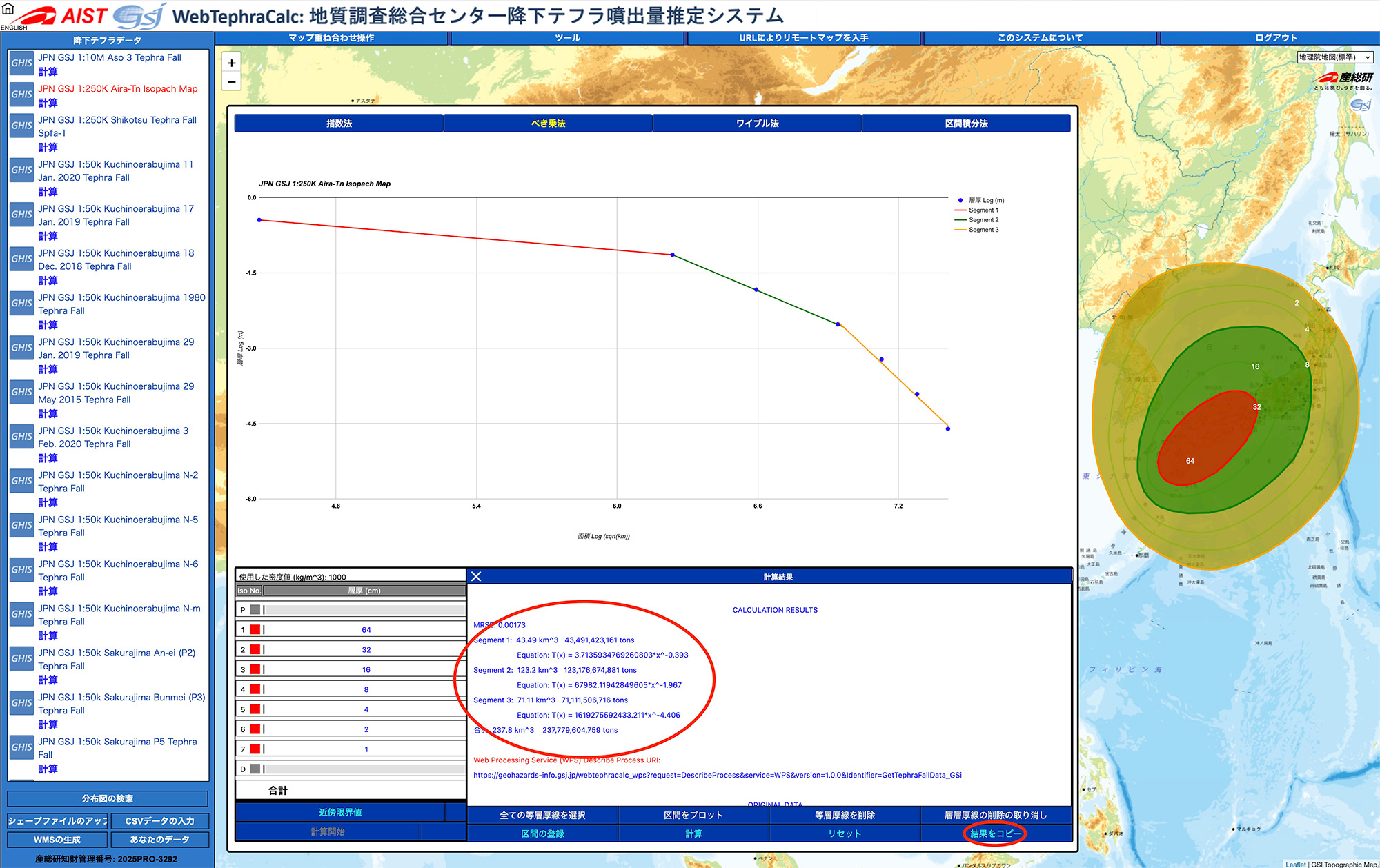

13. 区間毎の近似式や，区間毎の体積値が表示されています．右下の結果をコピーボタンを押すと，計算結果を出力できます．
